Базовая мини-плата (B) для вычислительного модуля Raspberry Pi CM4 встроенный
Продавец: Waveshare Development Kit Store
Реклама. ООО "АЛИБАБА.КОМ (РУ)", ИНН 7703380158 (erid:2SDnjdLHBG7)
Этот товар был обновлен 18 мая 2021 года :)
Описание
Мини Базовая плата (B) предназначена для вычислительного модуля Raspberry Pi 4
Подходит для оценки Raspberry Pi CM4 или интеграции в конечные продукты
Мощные функции в корпусе с размером кредитной карты
Технические характеристикиГнездо CM4 | Подходит для всех вариантов вычислительного модуля 4 |
Сеть | Gigabit Ethernet RJ45 разъем |
M.2 M ключ, поддерживает модули связи или NVME SSD | |
Соединитель | Raspberry Pi 40PIN GPIO header |
USB | USB 2.0 тип A × 2, USB 2,0 через FFC разъем × 2 |
Дисплей | MIPI DSI порт дисплея (15pin 1,0 мм fpc-коннектор для подключения ЖК-дисплея) |
Камера | MIPI CSI-2 порт камеры × 2 (15pin 1,0 мм разъем FPC) |
Видео | HDMI порт × 2 (включая один порт через FFC разъем), поддерживает выход 4K 30fps |
RTC | Часы в режиме реального времени с гнездом аккумулятора и возможностью пробуждения вычислительного модуля 4 |
Хранение | Разъем карты MicroSD для вычислительного модуля 4 Lite (без eMMC) варианты |
Заголовок вентилятора | Позволяет регулировать скорость и измерение, 5 В |
Вход питания | 5 В |

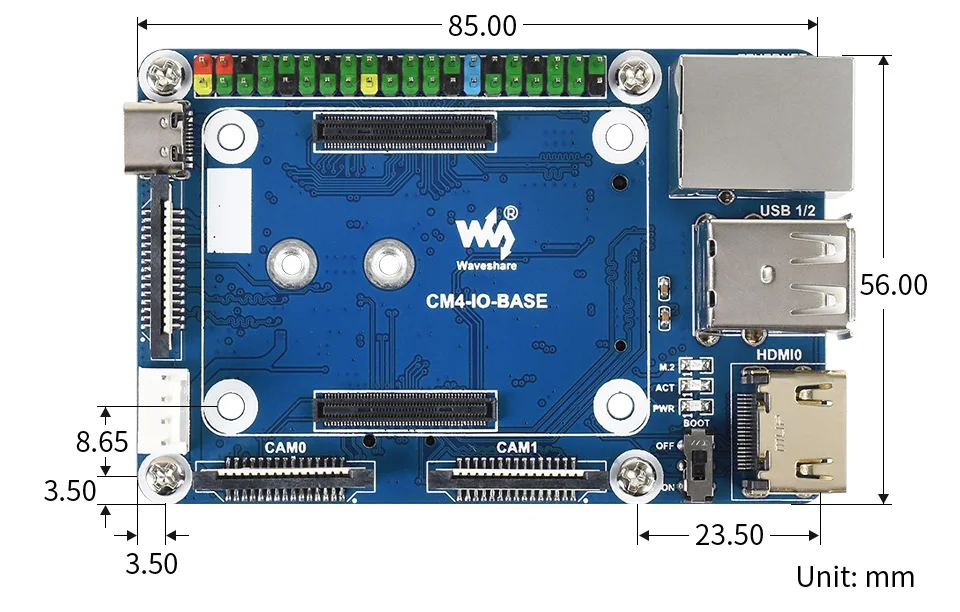

Размеры | 85 × 56 мм |
Базовая плата CM4 | Количество и характеристики интерфейса | |||||||||||
POE | Гигабит | 40PIN | PCIE | USB① | DSI | HDMI | CSI | RTC | Вентилятор | Мощность | Особенности | |
× 1 | √ | M.2 м | 2,0 × 4 | × 1 | × 2 | × 2 | 5 В | 5 В | Мини Размер | |||
× 1 | √ | M.2 м | 2,0 × 4 | × 1 | × 2 | × 2 | √ | 5 В | 5 В | Мини Размер | ||
× 2 | √ | 3,0 × 3 | × 1 | × 2 | × 2 | √ | 5 В/12 В | 7-36 в | ||||
√ | × 1 | Gen2 × 1 | 2,0 × 2 | × 2 | × 2 | × 2 | √ | 5 В/12 В | 7-36 в | Поддержка 5G/4G | ||
√ | × 1 | √ | Gen2 × 1 | 2,0 × 4 | × 2 | × 2 | × 2 | √ | 5 В/12 В | 5 В | RS232 | |
√ | × 1 | √ | 3,0 × 4 | × 2 | × 2 | × 2 | √ | 5 В/12 В | 7-36 в | |||
② | × 1 | √ | Gen2 × 1 | 2,0 × 4 | × 2 | × 2 | × 2 | √ | 12 В | 12 В | ||
Примечание | ① USB 3,0 эквивалентен USB 3,2 Gen1 | |||||||||||

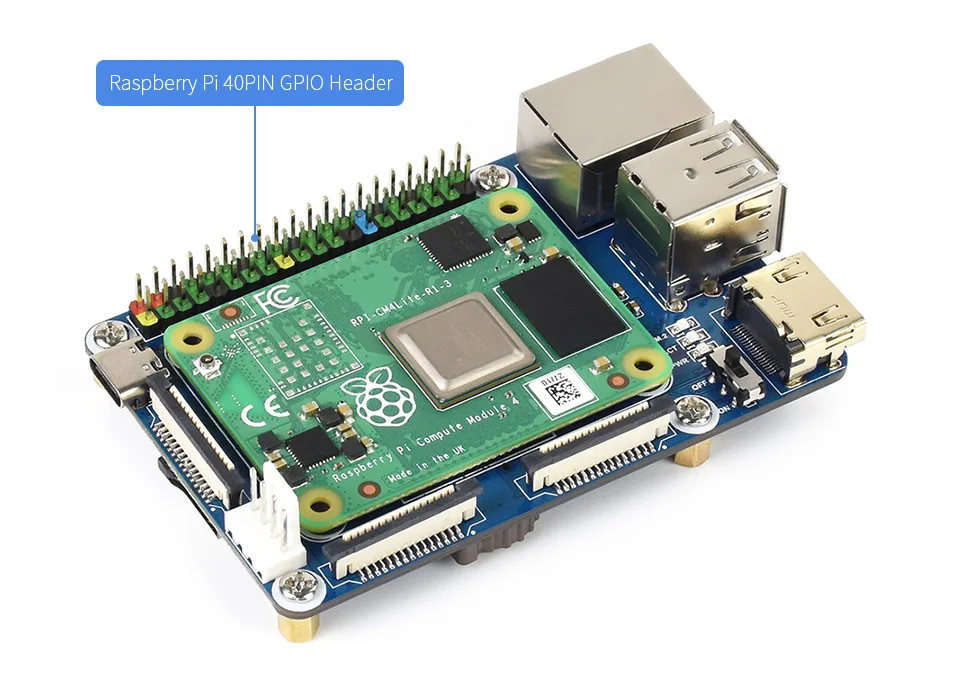

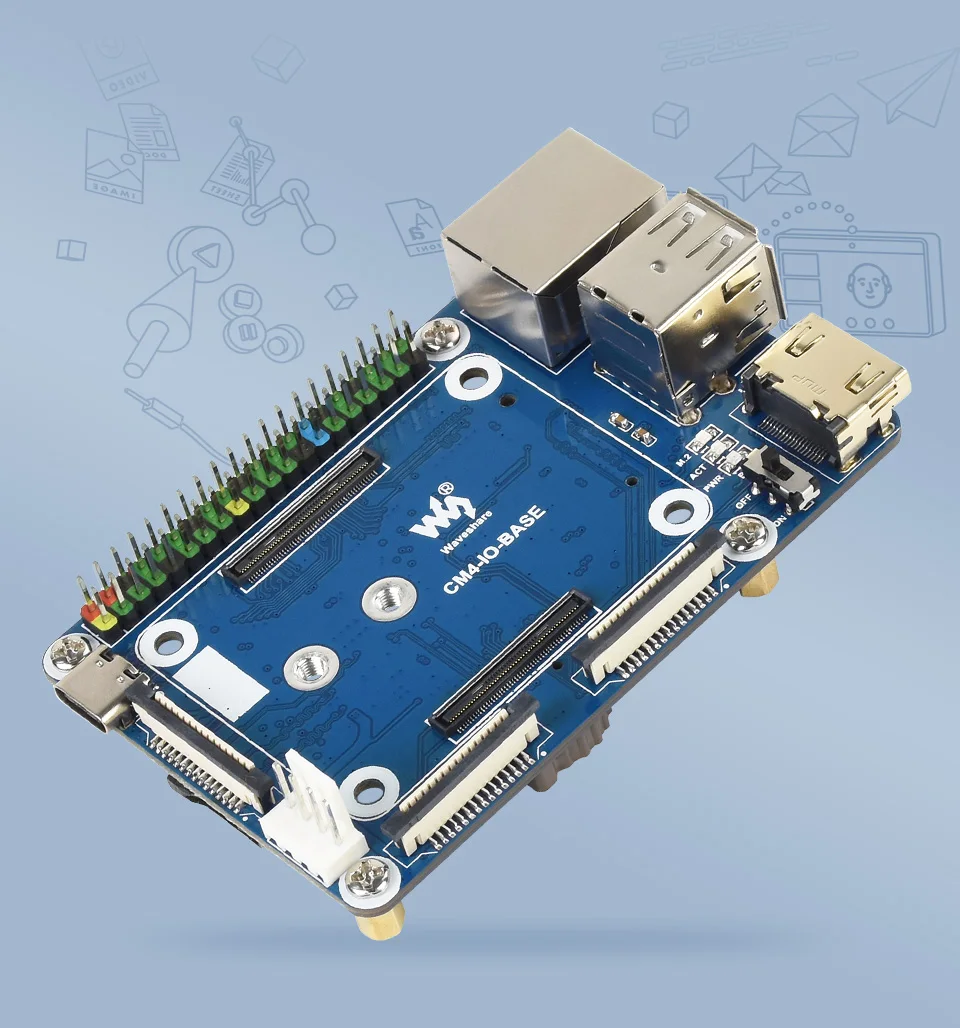

Стандартный разъем CM4 и цветной Raspberry Pi 40PIN GPIO Header
Подходит для Compute Module 4 Lite/EMMC Series Module
Компактный, но полныйВстроенные несколько разъемов, включая:
CSI/DSI/RTC/FAN/HDMI/USB/RJ45 Gigabit Ethernet/слот карты Micro SD/M.2 слот

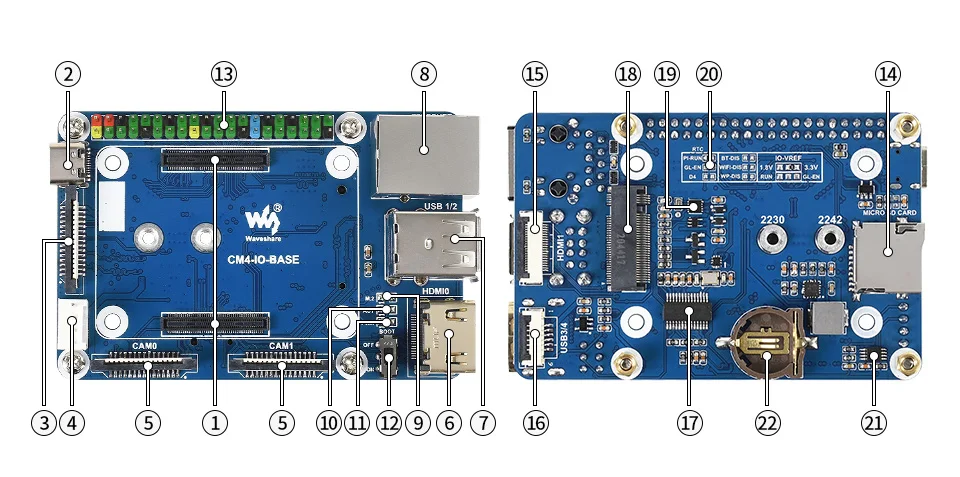

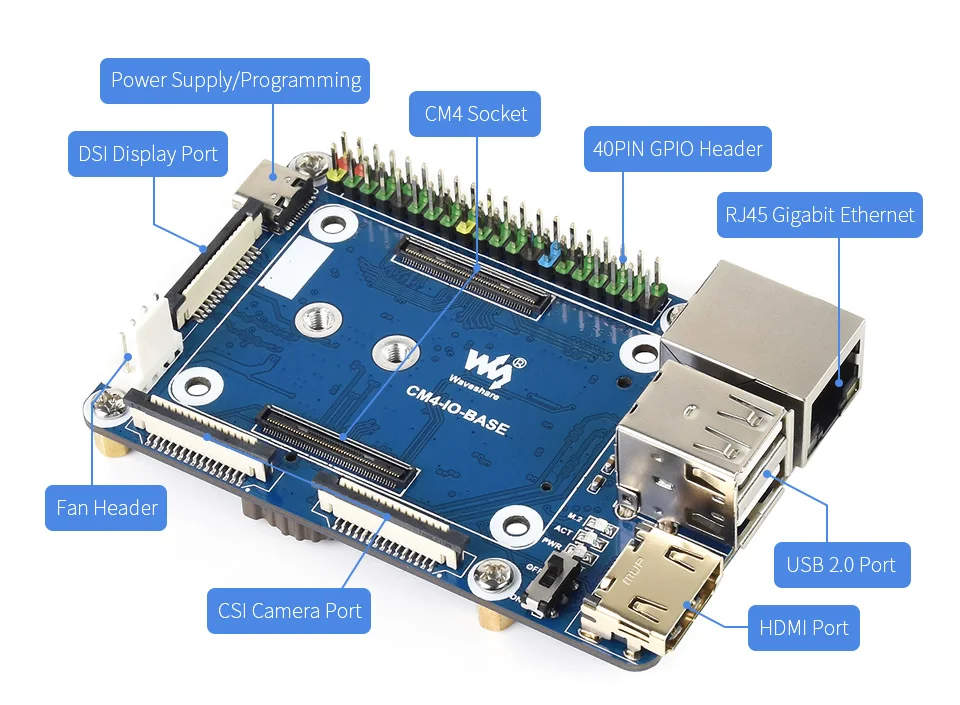

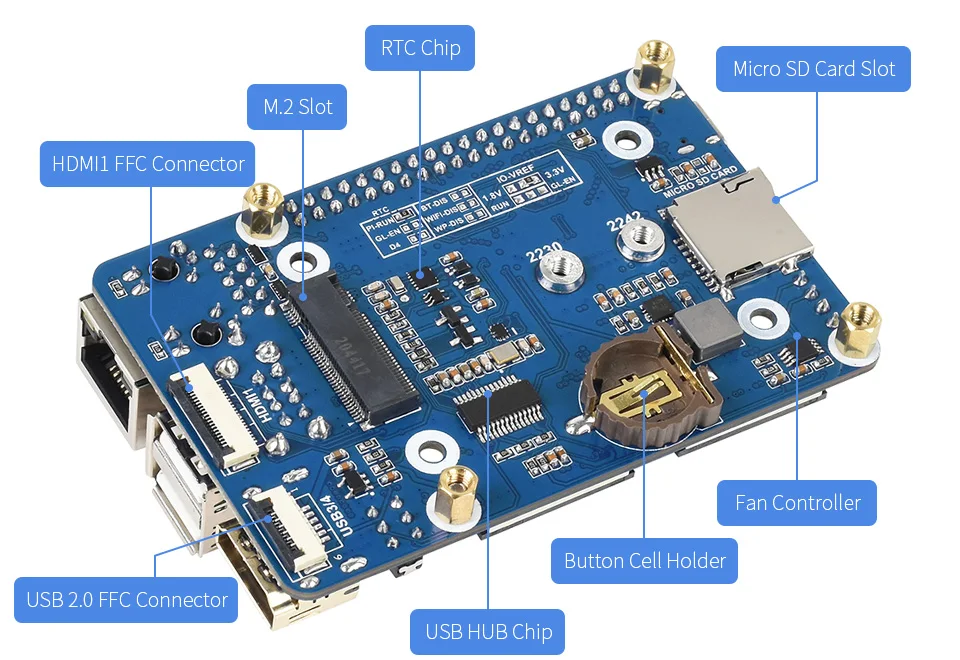

Что на борту
Гнездо CM4
Подходит для всех вариантов вычислительного модуля 4Вход питания/Программирование
5 В/2.5A источник питания, или используется для сжигания eMMCДисп
Порт дисплея MIPI DSIВентилятор
Для подключения охлаждающего вентилятора, позволяет регулировать скорость и измерениеКамера
2x MIPI CSI порты камерыРазъем HDMI0
Порт HDMI0, поддерживает выход 4K 30fpsПорты USB 2,0
2 порта USB 2,0 для подключения различных usb-устройствРазъем Gigabit Ethernet
Gigabit Ethernet RJ45 разъем, с 10 / 100 / 1000 м сеть поддержкиИндикатор M.2
Определение рабочего состояния интерфейса M.2Индикатор ACT
Определение рабочего состояния Raspberry PiИндикатор PWR
Определение статуса источника питания Raspberry PiВыбор ботинок
ON: CM4 будет загружен с USB-C интерфейса
Скидка: CM4 будет загружен с eMMC или Micro SD карты40PIN GPIO заголовок
Слот карты micro sd
Для подключения карты Micro SD с предварительно сгоревшим изображением (только вариант Lite)HDMI1 FFC коннектор
Порт HDMI1, поддерживает выход 4K 30fpsРазъем USB 2,0 FFC
Может быть подключен через адаптерFE1.1S
Чип usb-хаб, расширяющий один порт USB до 4x портовСлот M.2
Поддерживает типы NVME SSD или модули связи с интерфейсом PCIE M.2 KEY-MЧип RTC
Позволяет выполнять функции, связанные с RTC, такие как wakeup, shutdown, reboot и многое другоеВыбор прерывания RTC
PI-RUN: Перезагрузка CM4 на прерывание RTC
GN-EN: Завершение работы CM4 на прерывании RTC
D4: D4 pin срабатывает при прерывании RTCEMC2301
Контроллер вентилятора, для регулировки скорости/измеренияАккумулятор RTC holder
Поддержка кнопки CR1220
Пример применения

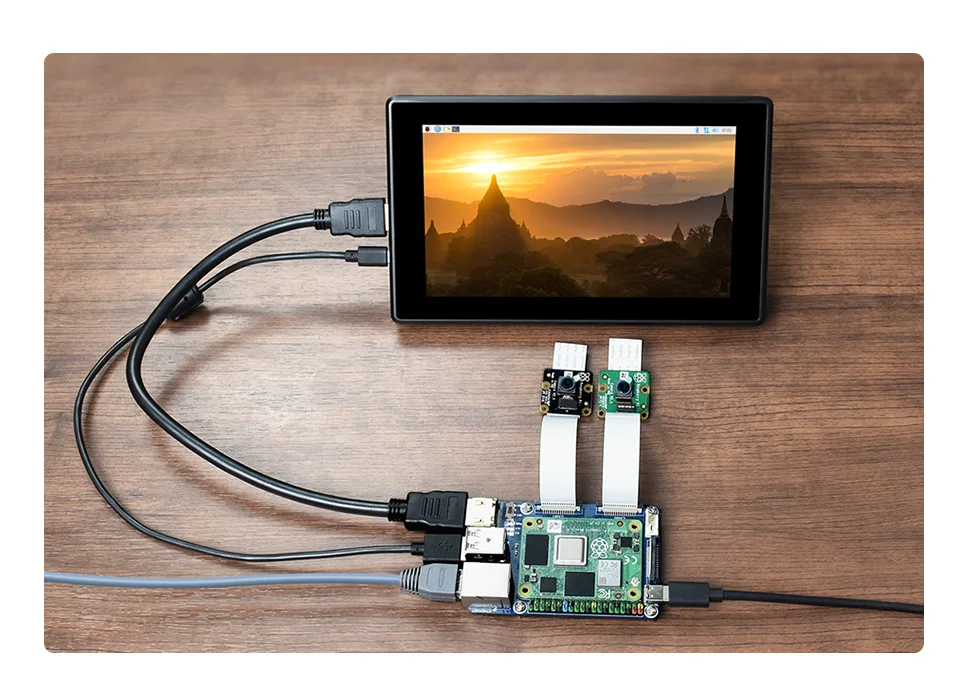

Работа с дополнительным SSD
Вики:Флуоресцентный
* Ресурсы для различных продуктов могут отличаться, пожалуйста, проверьте вики-страницу, чтобы подтвердить фактически предоставленные ресурсы.
Посылка
Вес: 0,049 кг
- CM4-IO-BASE-B x1
- Крепежный винт SSD x1
