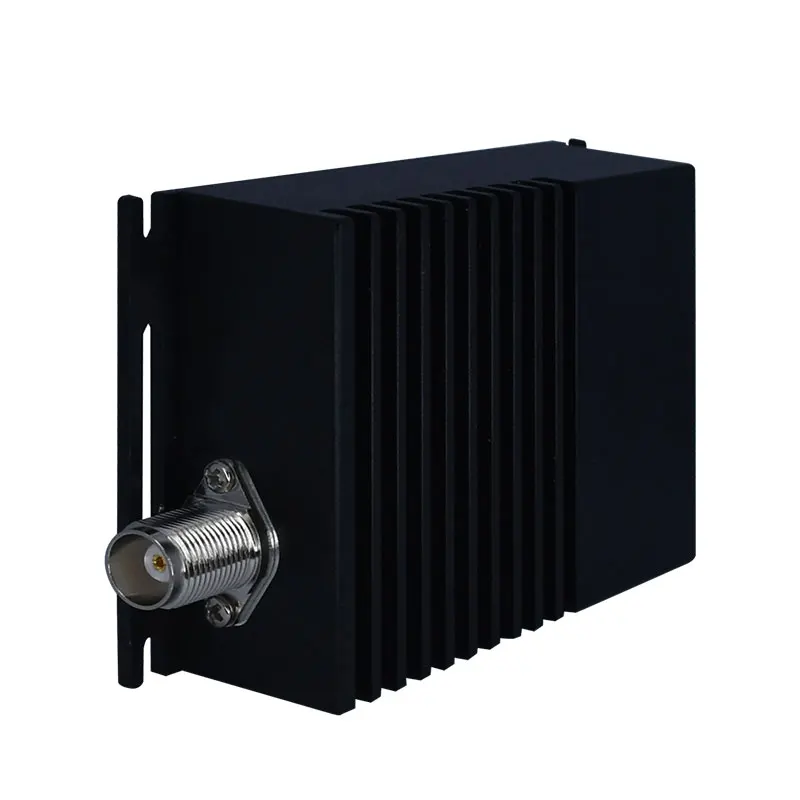

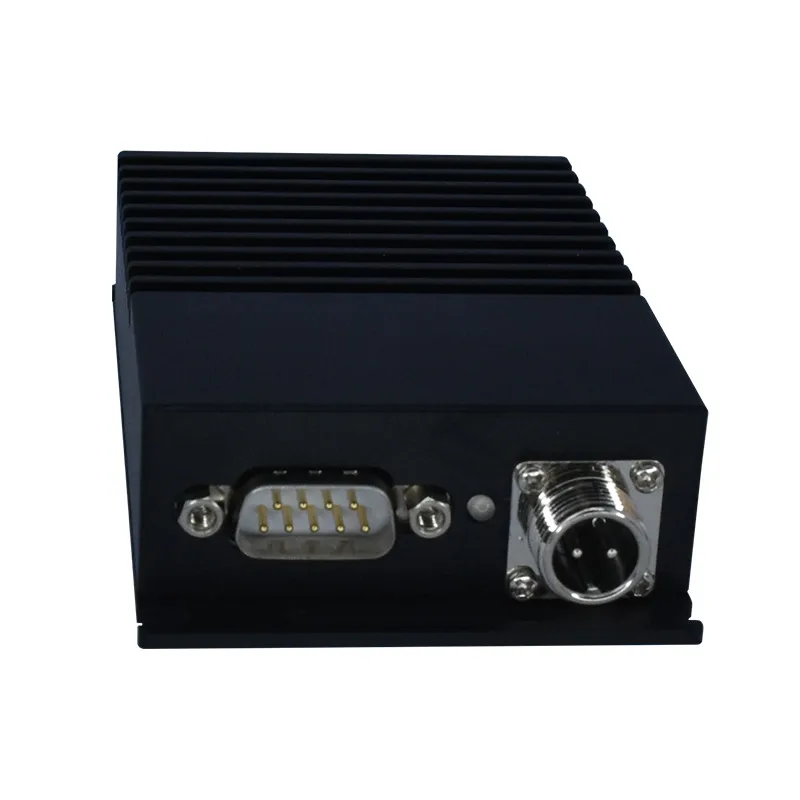

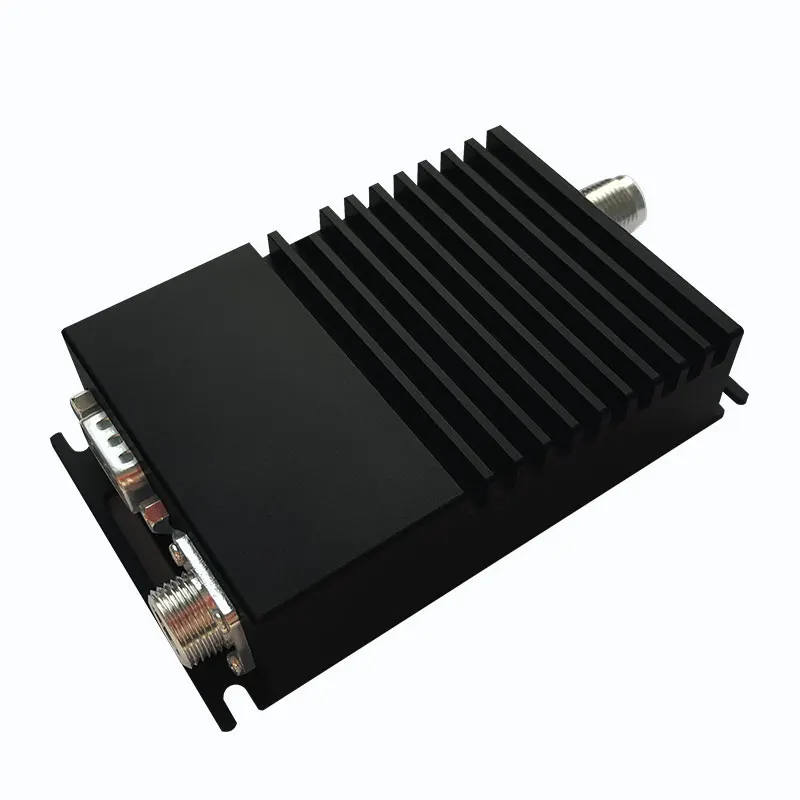

Модем передачи данных на дальние расстояния 19200 бит/с до 8-12 км с интерфейсами RS485 и RS232 передатчик приемник

1. Заводские параметры по умолчанию-433,250 МГц, RS232 и RS485,2400BPS,5 Вт, 12 В постоянного тока;

2. Если клиентам нужны другие частотыVHF(136 МГц-174 МГц, 220-240 МГц) UHF(410 МГц-470 МГц), пожалуйста, сообщите мне после размещения заказа;

3. Этот радио модем также может быть интерфейсом TTL, если вам нужен TTL, пожалуйста, сообщите мне после размещения заказа;

4, скорость передачи данных по воздуху и интерфейс (серия) можно подтвердить через программное обеспечение.

Технические характеристики:

ОсновнойОсобенности:

• VHF(136 МГц-174 МГц, 220-240 МГц) UHF(410 МГц-470 МГц) пользовательское Программирование;
• С интерфейсом RS232 и RS485 2, ttl по индивидуальному заказу;
• Скорость передачи данных по воздуху 1200bps-115200bps, интерфейс передачи данных 1200-115200bps Программирование пользователя
• Высокая чувствительность приема до-123dBm;
• Дальность передачи на расстоянии 10 км LOS;
• Короткое время переключения RX/TX; Задержка связи меньше 3 мс.

Pin-определения

Технические параметры

Установка Размер

Обратите внимание:

1. Требования к электропитанию радио: Максимальный выходной ток не менее 3 А, а линейный блок питания постоянного тока-лучший выбор. Если используется импульсный источник питания, следует выбрать блок питания с небольшой пульсацией и улучшенными характеристиками EMC.

2, радио должен быть подключен к антенна перед радио включен, долгое время антенна холостого хода работ может привести к повреждению радио.

3, корпус для рации используется для отведения тепла. Когда вы работаете, не трогайте радио руками, чтобы избежать ожога.

XZ-DT25-MXX частоты

По умолчанию частотный канал CH0, частота 0 канала может быть произвольно установлена и сохранена по. Потребители могут вводить/перезаписывать любые необходимые частоты Rx и Tx в программном обеспечения.

Обратите внимание: Наш XZ-DT25-H(25 Вт),XZ-DT25-M(5 Вт),XZ-DT25-L(2 Вт/500 МВт) и XZ-DT25-U(100 мВт) могут общаться друг с другом, пользователь может выбрать подходящий радиомодемов в соответствии с фактическим использованием.

Программное обеспечение для Функция установка

1,1 режим настройки входа

Оборудование входит в режим настройки: Подключение 8^ThНожка с заземлением и зеленый светильник радио всегда яркий, радио входит в режим настройки, скорость последовательного порта 9600 8N1.

Программное обеспечение входит в режим настройки: Текущая скорость передачи данных, 3 + номера отправляются непрерывно, XZ-DT25 входит в режим настройки, и последовательный порт вывода ОК

Формат + + +

Return OK

1,2 канал 0 настройки частоты (эта частота рабочей частоты 0 канал

Формат> WF0/RX: 453,25000/TX: 453,25000

Возврат <Channel_0: RX: 453,25000/TX: 453,25000

Объяснить> WF0 означает, что рабочая частота при записи канала 0

RX: означает прием частоты, 25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после десятичной точки;

TX: означает частоту передачи 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после десятичной точки;

Один и тот же XZ-DT25 приема и передачи настройки частоты может быть один и тот же или по-другому, но модули в одном и том же коммуникационная система Обязательный аксессуар одежды нового сезона одной и той же приема и передачи частот, то они могут общаться. Dip-переключатель может задать только частоту в канале 0.

1,3 Интерфейс, настройка скорости передачи данных

Формат> WBA

Возврат <Com_Rate:1200

Пояснение> WB означает скорость передачи данных через интерфейс

A ~ G означает 1200 ~ 115200bps;A = 1200,B = 2400,C = 4800,D = 9600,E = 19200,F = 38400,G = 115200

1,4 Настройка паритетных бит

Формат> WVN

Возврат <Verify:8N1

Объяснить> WV означает интерфейс паритета бит

N, E, O означает 8N1, 8E1, 8O1

1,5 воздуха скорости передачи данных

Формат> WAA

Возврат <Air_Rate:1200

Объяснить> WA означает скорость передачи воздуха

A ~ G означает 1200 ~ 115200bps;A = 1200,B = 2400,C = 4800,D = 9600,E = 19200,F = 38400,G = 115200

Примечание: если скорость передачи данных по воздуху и скорость передачи данных по интерфейсу установлены одинаковыми, можно осуществлять непрерывную передача данных. Для передачи более длинного расстояния, скорость передачи воздуха может быть установлена ниже, в то время как скорость передачи данных через интерфейс может быть установлена выше.

1,6 прочитайте все параметры команды

Формат> R

Возврат <Channel_0: RX: 453,25000/TX: 453,25000

<Com_Rate:1200

<Air_Rate:1200

<Проверьте: 8N1

Объяснить Выход XZ-DT25 ток рабочие параметры

Режим настройки выхода 1,7

Формат> Система домашнего театра

Return OK

XZ-DT25 выход режим настройки, даже если XZ-DT25 входит в режим настройки, это будет выход в тех случаях, когда они не имеете какие-либо командные действия при непрерывном 60S.

Стандартный аксессуары:

1. Кабель для программирования rs232 и rs485,

2. Кабель питания,

3. Маленькая присоска для тестирования.

Пожалуйста, обратите внимание, что для дальней передачи мы рекомендуем использовать зажимную антенну 5,5 дБи или антенну из стекловолокна для более высокой производительности. Пожалуйста, нажмите следующую картинку и закажите дополнительно.

Для изучения большего количества продуктов

Приложений

• Водопроводные скважины, система мониторинга очистки воды и отходов
• Для производства масла и газа, мониторинга трубопроводов, распределения газа, мониторинга тепловых сетей
• Планирование мощности, автоматизация распределения, контроль нагрузки
• Система позиционирования GPS, мобильная передача данных
• Контроль и управление судном (UMV), соединение данных для управления роботом
• Армия, полиция связи
• Землетрясение, метеория, защита окружающей среды и городское освещение
• Железная дорога, транспорт, металлообработка, контроль процессов промышленной автоматизации
• Промышленный пульт дистанционного управления, Телеметрия, автоматическая система сбора данных
