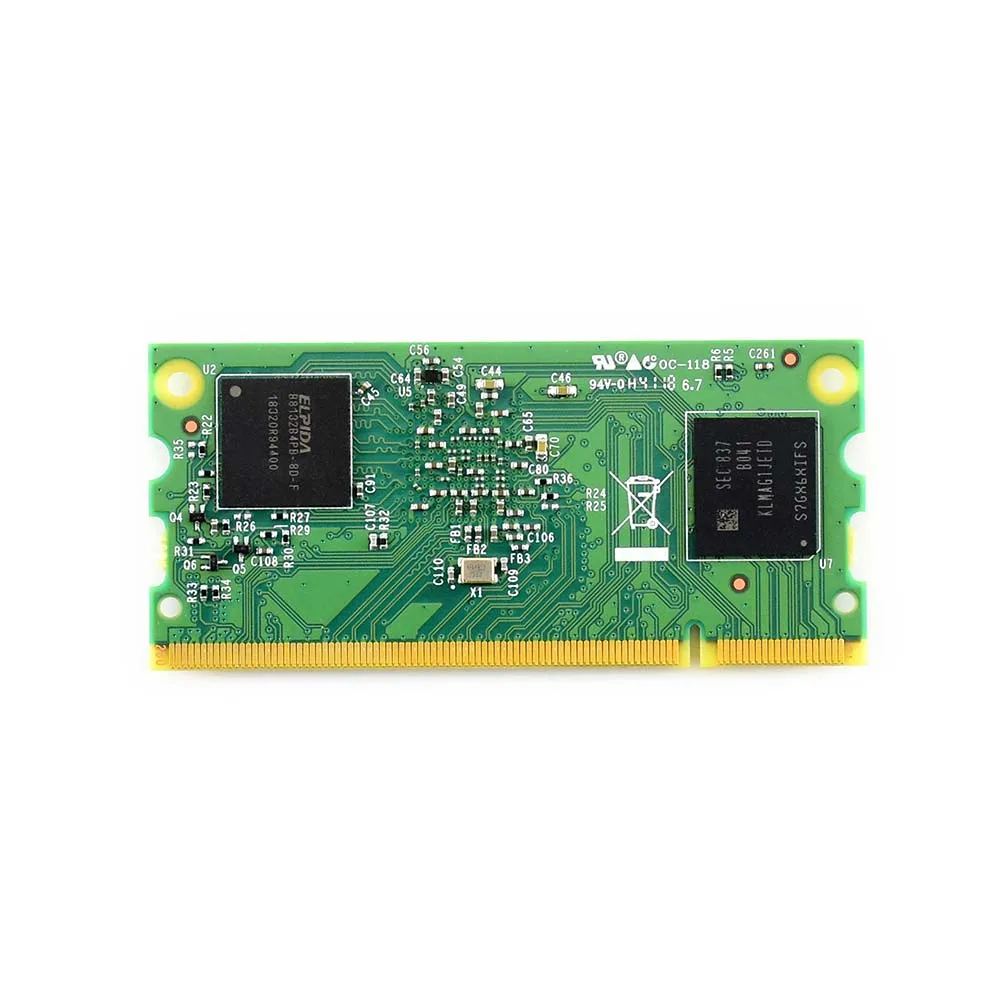

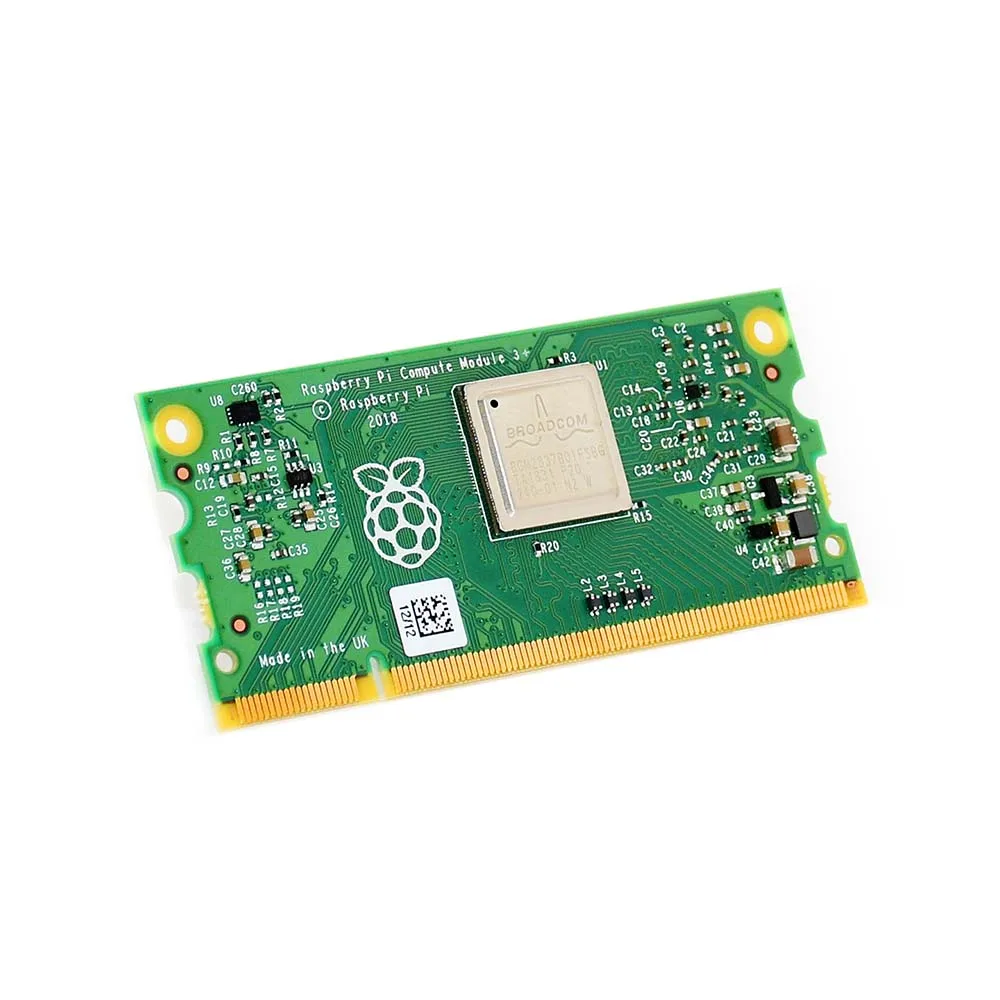

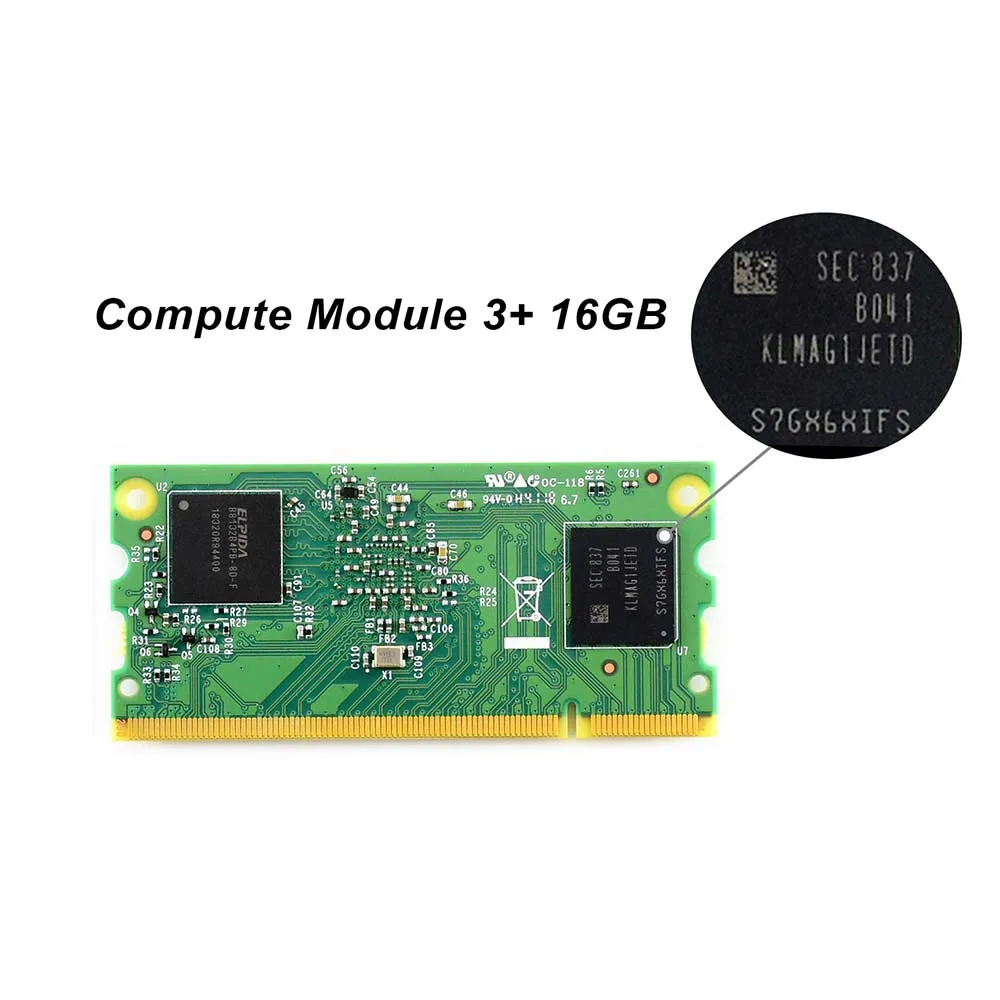

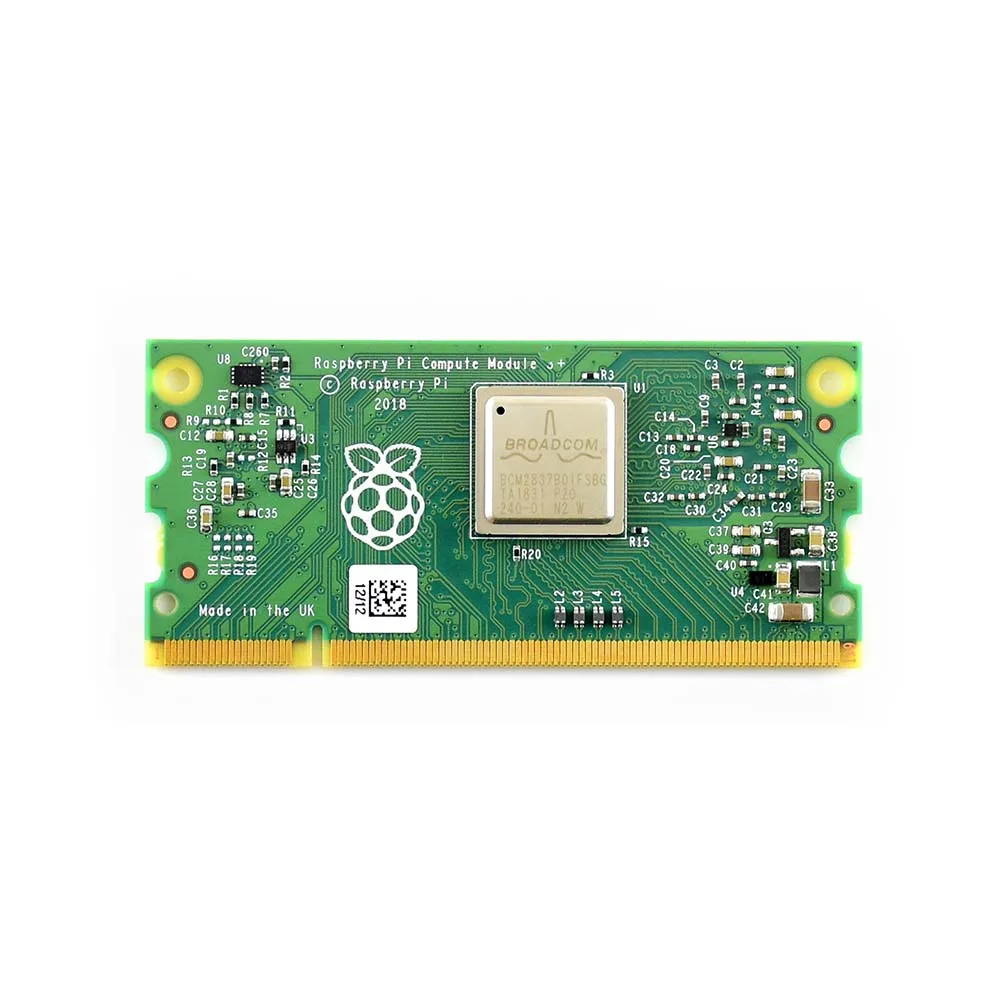

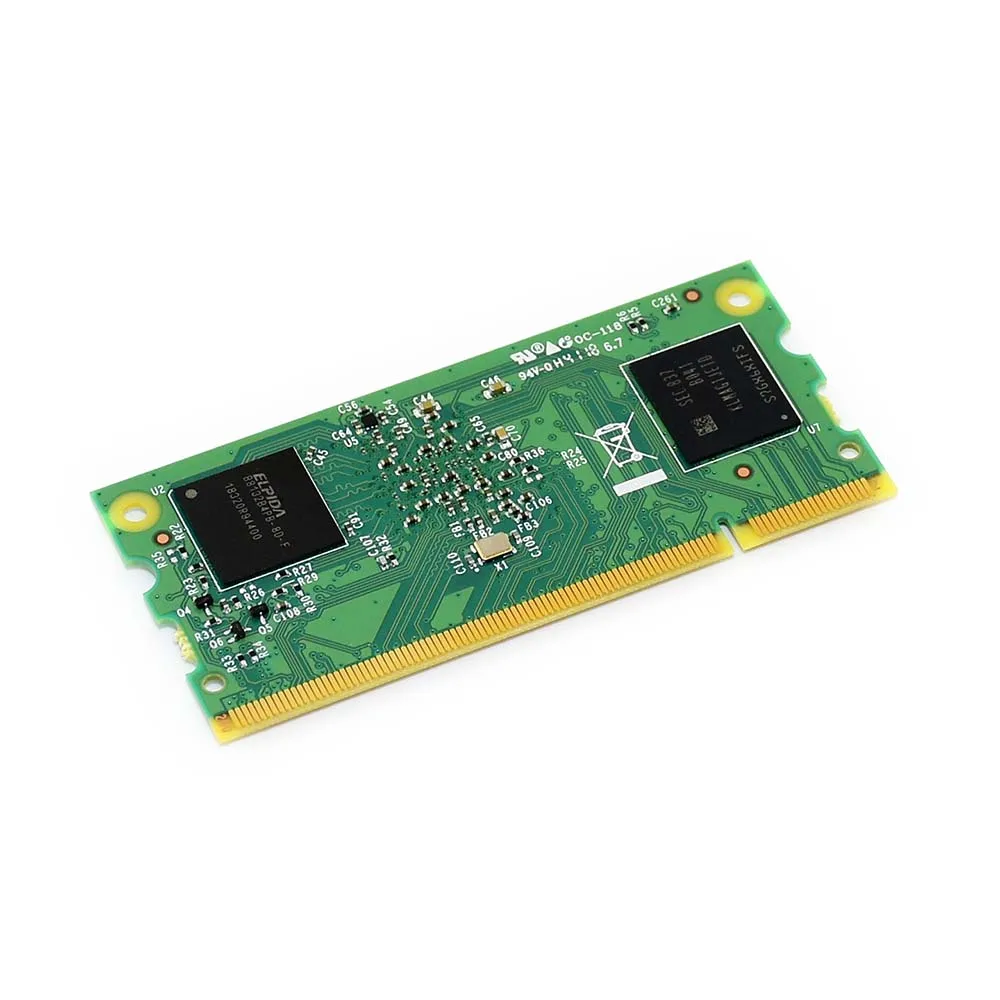

Вычислительный модуль 3 +/16GB (CM3 +/16GB), Raspberry Pi 3 Модель B + в гибком форм-факторе, с 16GB eMMC Flash

Обзор

Вычислительный модуль CM3 +/16GB содержит кишки Raspberry Pi 3 Model B + (процессор BCM2837 и 1 Гб оперативной памяти) А также флэш-устройство eMMC 16 Гб (что эквивалентно sd-карте в Pi).

Все это интегрировано в небольшую (67,6 мм × 31 мм) плату, которая вписывается в стандартный разъем DDR2 SODIMM. Флэш-память подключается непосредственно к процессору на плате, но остальные интерфейсы процессора доступны пользователю через контакты разъема. Вы получаете полную гибкость BCM2837 SoC (что означает, что доступно гораздо больше GPIOs и интерфейсов, чем со стандартным Raspberry Pi), И проектирование модуля в Пользовательскую систему должно быть относительно простым, потому что Pi Foundation поместил все сложные Биты на сам модуль.

CM3 + характеристики

• Broadcom BCM2837B0
  • Cortex-A53 (ARMv8), 64-разрядная SoC @ 1,2 ГГц
• 1 Гб оперативной памяти
• Флэш-памяти eMMC
  • CM3 +/Lite: Нет, но привносит интерфейс sd-карты к контактам модуля, чтобы пользователь мог подключить его к eMMC или sd-карте
  • См3 +/8 ГБ: 8 Гб
  • См3 +/16 ГБ: 16 Гб
  • См3 +/32 ГБПамять: 32GB
• 200PIN SODIMM разъем (35U твердое золотое покрытие I/O контакты)
  • 48 x GPIO
  • 2 x I2C
  • 2 x SPI
  • 2 x UART
  • 2 x SD/SDIO(1x SD был использован для eMMC Flash на не-Lite вариантах)
  • 1 х HDMI 1.3a
  • 1 хост USB2/OTG
  • 1 x DPI (Параллельный RGB дисплей)
  • 1 x NAND(SMI)
  • 1 x 4-канальная CSI Интерфейс камеры (но не более чем на 1 Гбит/с на полосе)
  • 1 х 2-lane CSI Интерфейс камеры (но не более чем на 1 Гбит/с на полосе)
  • 1 x 4-канальная DSI Дисплей Интерфейс (но не более чем на 1 Гбит/с на полосе)
  • 1 х 2-lane DSI интерфейс дисплея (но не более чем на 1 Гбит/с на полосе)
• По сравнению с CM1, CM3 + поддерживает больше ОС, таких как Windows 10 (бесплатная версия для IOT от Microsoft)

Посылка содержание

Вес упаковки:0,019 кг

1. Вычислительный модуль 3 + 16 Гб x1
