Набор для оценки развития ZigBee CC2530 Eval Kit5 поддерживает подключение XBee

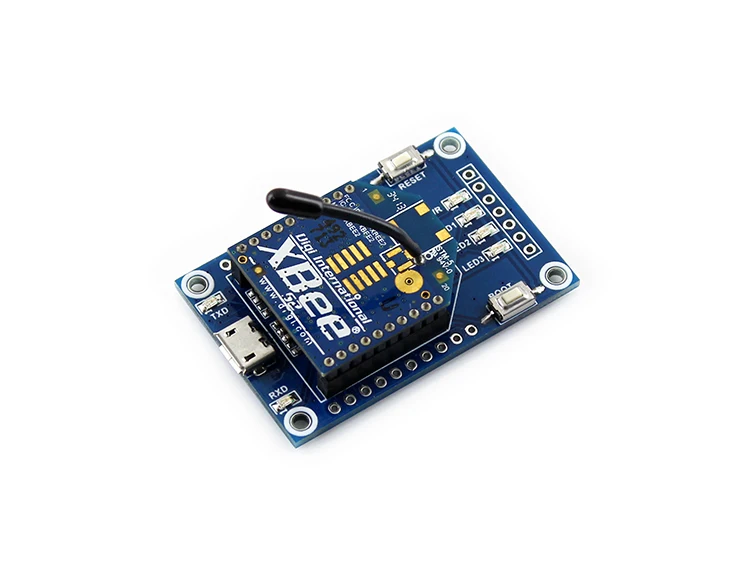

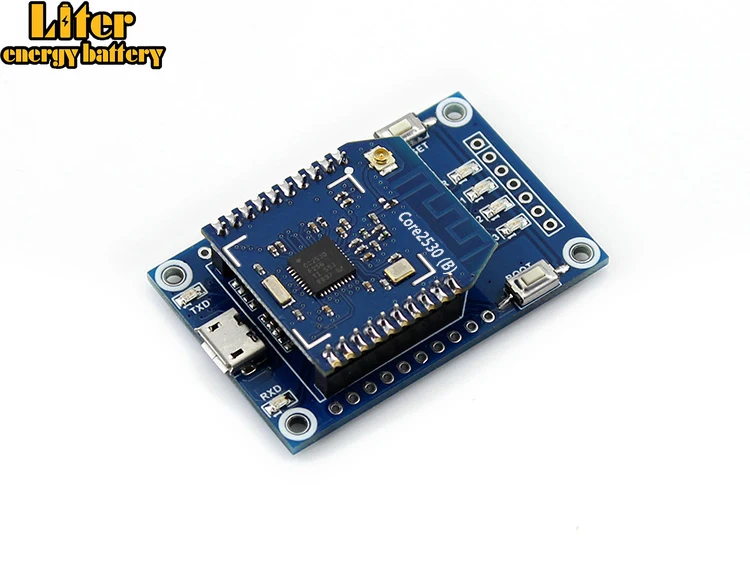

ZigBee CC2530 Eval Kit5 на базе CC2530 поддерживает подключение XBee, включая адаптер XBee USB и модуль ZigBee Core2530 (B)

Этот продукт включает только один модуль CC2530, в то время как для настройки сети ZigBee требуется по крайней мере два модуля CC2530.

Обзор

CC2530 Eval Kit5Это набор для разработки/оценки ZigBee, основанный на CC2530, который также поддерживает подключение XBee. Комплект состоит из базовой платыадаптер xbee usbИ модуль ZigBee Core2530 (B)

В основном этот комплект можно использовать в двух аспектах:

• Разработка приложения с предоставленной прошивкой
  В сочетании с предоставленной нами прошивкой вы можете использовать этот набор для настройки минимальной готовой к запуску системы ZigBee для тестирования или оценки и не требует знания о сложной спецификации ZigBee
• Развивайте свои собственные прошивки
  В этом случае вы должны начать с самого основания, чтобы создать свое решение, более того, требуются отладчики (например, отладчик CC) и знания о спецификации ZigBee

Примечание: Core2530 (B) Поставляется с предварительно загруженным загрузчиком, поэтому вы можете программировать файлы BIN непосредственно через адаптер XBee USB.

Характеристики Core2530 (B)

• Так же прост в использовании, как и любые UART модули
• Предоставляется Прошивка: координатор, маршрутизатор, конечное устройство
  • Прошивка маршрутизатора предварительно загружена по умолчанию
• Поддержка отправки больших пакетов данных и быстрого вещания через UART
• Поддержка программирования через UART (благодаря загрузчику, и требуется серийный модуль)
• Поддержка настройки с помощью верхнего компьютерного программного обеспечения: Рабочий режим, порт UART, baudrate, сигнальный канал и т. д.
• Дополнительный аппаратный интерфейс
  • XBee совместимы с прямыми контактными заголовками (по умолчанию спаянные)
  • Также доступны отверстия для штампов SMT (при пакетной покупке штырьковые разъемы могут быть удалены при необходимости)
• Разные
  • Автоматическая сеть (требуется по крайней мере 1 координатор и 1 маршрутизатор)
  • Мониторинг интенсивности сигнала в реальном времени между координатором, маршрутизатором и конечным устройством
  • Поддерживает встроенную Антенну PCB и/или внешнюю антенну IPEX

Характеристики Core2530 (B)

• Встроенный чип: CC2530F256RHAR
• Расстояние связи (открытая и широкая Рабочая среда): до 130 метров при использовании антенны PCB
• Диапазон частот: 2,4 ГГц
• Широкий блок-диапазон напряжения (2 V-3,6 V)
• Рабочая температура:-40 ~ 85
• Скорость передачи данных последовательного порта: 38400bps (по умолчанию), различные скорости передачи данных доступны по конфигурации программного обеспечения
• Размер: 26 мм x 28 мм (PCB)

CC2530F256RHAR Особенности

• Диапазон частот: 2,4 ГГц
• 16 цепей передачи, программное обеспечение настраивается в соответствии с экологическими условиями
• Скорость передачи радио до 250 кбит/с
• Высокопроизводительный и низкомощный 8051 Микроконтроллер с кодом prefetch
• 2,4 ГГц IEEE 802.15.4, отвечающих требованиям Радиотрансивер
• Широкий блок-диапазон напряжения (2 V-3,6 V)
• Таймер Watchdog, монитор батареи и датчик температуры
• 12-разрядный АЦП с 8 каналов и настраиваемое разрешение
• 2 мощных USARTs с поддержкой нескольких последовательных протоколов
• ИК поколения Схемотехника
• Таймеры общего назначения (один 16 бит, два 8 бит)
• AES безопасности сопроцессор
• 21 булавки общего назначения I/O (19*4 мА, 2*20 мА)

Фото

Определение типа

Развития ресурсы

Вики:Www.waveshare.com/wiki/CC2530_Eval_Kit5

Вес упаковки:0,062 кг

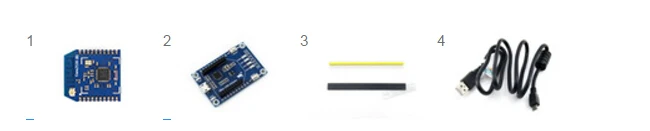

1. Core2530 (B) × 1

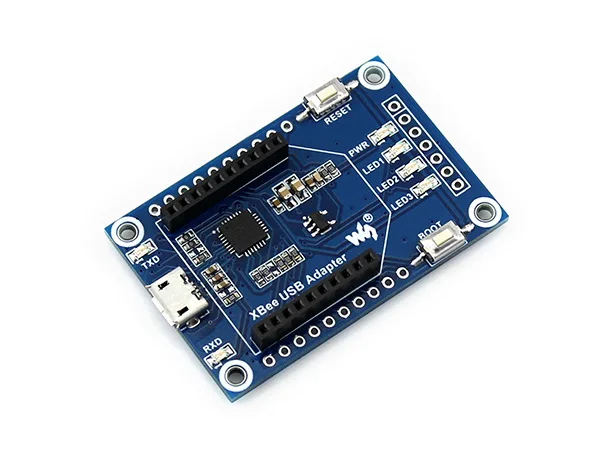

2. Адаптер XBee USB × 1 шт.
3. 40-pin типа «папа» выносной и 40-pin Женский выносной x 1
4. Разъем USB типа A для Micro B кабель x 1
