Регулируемый 4 5 40V Dual USB Автомобильное зарядное устройство Зарядное

LM2596S-ADJ

Спецификация:

  Фаза: однофазный Тип тока: постоянный ток Использование: SVC Номер модели: LM2596S Входное напряжение: 4-40 В постоянного тока Выход напряжение: 1,5 V до 35V Выходной ток: 3A (макс.) Размер: 33x33x13 мм

Двойной USB DC 6V-40V до 5V 3A Характеристика:   Этот модуль имеет защиту от короткого замыкания DIY мобильный источник питания, выход 5 В для зарядки телефона, MP3, MP4, и т. Д.   Характеристики:   Вход напряжение: 6V-40V Выходное напряжение: 5 В Выходной ток: 3A Частота переключения: 150 кГц Эффективность преобразования: 92% Рабочая температура: от-40 до + 85 градусов по Цельсию Цвет: красный Размер: 59 мм x 21 мм x 17 мм

Вольтметр LM2596   Особенности:   Диапазон входного напряжения: 440VDC Диапазон выходного напряжения: 1,25-37VDC регулируемый Выходной ток: 2A Вольтметр Диапазон: от 0 до 40V, погрешность ± 0,1 V Защита от обратной полярности на входе Встроенная функция защиты от короткого замыкания Встроенная функция теплового отключения Д х Ш х В = 6,1*3,4*12 см Вес: 22 г Светодиодный цифровой вольтметр трубки, Точность регулируемая функция, может быть нацелена на ваш мульти Регулируемый точный. Нажмите правую клавишу, чтобы показать на дисплее Входное или выходное напряжение. Когда правый светодиодный светильник «OUT», он показывает выход, левый светодиодный Вход «IN».   Как настроить точность?   (1) шаги калибровки выходного напряжения   Шаг 1, отрегулируйте правильную кнопку так, чтобы светодиодный индикатор «OUT» освещался, вольтметр показывает значение выходного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиодный индикатор «OUT» мигает синхронизацией, так что вы входите в режим калибровки выходного напряжения.   Шаг 2, Пресс правой кнопкой мыши (с нормальной скоростью) Величина напряжения складываются единое целое; Пресс левую кнопку, при температуре минус единое целое; В связи с проведением единое целое составляет менее 0,1 V, минимальное напряжение дисплея до 0,1 V, таким образом, вам нужно постоянно Пресс, для детей от 1 года до 5 лет несколько раз, чтобы увидеть вольтметр изменения 0,1 V, Сколько времени занимает вольтметр изменения 0,1 V нажатием клавиши, в зависимости от тока, напряжение дисплея, тем выше напряжение, тем меньше количество пресс.   Шаг 3, нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры автоматически включаются для сохранения.   (2) шаги калибровки входного напряжения   Шаг 1, Отрегулируйте правую кнопку так, чтобы светодиодный индикатор «IN» освещал, вольтметр показывает значение входного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиодный индикатор «IN» мигает синхронизацией, так что вы входите в режим калибровки входного напряжения.   Шаги 2 и 3, в соответствии с методом калибровки выходного напряжения.   Примечание:   Некоторые клиенты сообщают: «модуль не может быть отрегулирован, выходное напряжение всегда равно входному напряжению». Когда вы столкнулись с этой проблемой, пожалуйста, против часовой стрелки вращения потенциометра 10 кругов или более, тогда вы можете отрегулировать выходное напряжение. Поскольку заводское выходное напряжение по умолчанию составляет 20 в.

LM2577/LM2596

Особенности:   Входное напряжение: 4-35 в Выход напряжение: Плавная регулировка (1,25-алюминиевая крышка, 25В выгрузить можно регулировать) Выходной ток: 3A Макс (если более 15 Вт, пожалуйста, установите радиатор) Диапазон CC: 0-2A (регулируется) Вращающаяся лампа ток: CC значение * (1%-100%), по умолчанию является 0,1 раз Минимальная разница в напряжении: 2 в Выходная мощность: Естественное охлаждение 15 Вт Эффективность преобразования: 80% (чем выше выходное напряжение, тем выше эффективность) Рабочая температура: промышленная (от-40 ℃ до + 85 ℃) (температура окружающей среды более 40 ℃, более низкое энергопотребление, или добавить радиатор) Повышение температуры при полной нагрузке: 45 ℃ Индикатор: индикатор CC-красный, индикатор зарядки-красный, индикатор зарядки-синий. Защита от короткого замыкания на выходе: Да, постоянный ток. Способ подключения: можно припаять на печатной плате напрямую с помощью провода Вход: в + Входной положительный, в-входной отрицательный Выход: выход + выход положительный, выход-отрицательный Размер модуля: 50x37x13 мм   Применение:   Мощный светодиодный драйвер постоянного тока. Литиевые батареи (включая ferroelectric), 4 в, 6 в, 12 В, 14 В, 24 В зарядка батареи, никель-кадмиевые никель-металлические гидридные батареи (батареи) Зарядка. Солнечные панели, регулятор напряжения ветрогенератора, блок питания, такой как Автоматический Бак, регулятор цепи.

LM2596 diy Набор Функция:   Он может вводить нестабильный переменный ток и выходное Регулируемое напряжение. Минимальное выходное напряжение составляет 1,23 В, максимальный выходной ток-3 А. LM2596 содержит осциллятор с фиксированной частотой (150 кГц) и стабилизатор контрольного напряжения (1,23 В) и имеет идеальную схему защиты, ограничение тока, контур отключения тепла и так далее. Эта схема имеет преимущества высокой эффективности и низкого тепла. Он может полностью использовать различные трансформаторы холостого хода вокруг вас, чтобы сделать стабильное напряжение стабильным источником питания.   Рабочее напряжение:   LM2596-это переключатель стабилизатора напряжения и понижающей цепи. Убедитесь, что входное напряжение выше выходного напряжения. В общем входной сигнал 3,2 V - 40V и выход 1,23 V-35V.   Принцип цепи:   Нестационарный вход напряжения переменного тока J1 был выпрямлен d1-d4, C1 и C2 фильтруется как входное напряжение LM2596 выходное стабильное напряжение постоянного тока от J2 через LM2596. C3, C4-это Емкость выходного фильтра. R2 и LED2 составляют цепь индикатора. Светодиодный 1 белый светодиодный 8 мм. Его яркость может примерно указывать выходное напряжение. Если яркость слишком яркая, вы можете увеличить сопротивление R2 должным образом. L1-это специальная индуктивность, которая выступает в качестве преобразования энергии. D5-диод Шоттки, который играет непрерывную роль в цепи. C5 мешает цепи. Выходное напряжение R1 и W1 может быть рассчитано по следующей формуле: Vo = 1,23 (1 + W1/R1)

XL6009/LM2596

Характеристика:   Вход: 3,5-28V. Выход: 1,25 V-26V. Выход напряжение вне зависимости от входного напряжения (3,5 V-28V вход переменного тока, какую-либо ценность Выход 1,25 V-26V). Максимальный входной ток 3A. Максимальный выход 3A. Номинальный вход 1A, выход 1A. Размеры: 5,2 см x 3,8 см x 2 см

LM2596HVS 60V

Спецификация:

  Тип: постоянный ток/постоянное напряжение Размер: (Д * Ш * В) 4,80*2,40*1,4 см/1,89 "* 0,94" * 0,55" Входное напряжение: входное напряжение 5-57 в должно быть выше 2 в, так как выходное напряжение Выходной ток: Номинальный ток 2.5A / 3A Макс (требуется радиатор) Выход напряжение: 1,25-30V (регулируемый) Выходная мощность: 15 Вт Макс при максимальном напряжении Защита от короткого замыкания на выходе: Да, постоянный ток (значения настройки постоянного тока) Защита от обратной полярности: Да Постоянный ток Диапазон: 0,2-3A (регулируемый, стандарт передачи 1A) Ток лампы поворота: значение постоянного тока * (0,1), связь постоянного значения тока лампы   Преимущество:   Плавная Регулировка выходного напряжения Плавная Регулировка выходного тока Светодиодный индикатор, красный под нагрузкой/зеленый без нагрузки Многопортовый потенциометр с долгим сроком службы До 1,5 вольт постоянного тока (тип 1,16 V) разница между входом и выходом напряжения До 2,5a выходной ток Очень низкая потребеление энергии при работе на холостом ходу, 10mA (0,01) Температурная защита Входное напряжение до 60 в Высокая стабильность выходного напряжения Высокая эффективность Нет необходимости дополнительного охлаждения до 2 А Высокая частота преобразования постоянного/постоянного тока, ведущее снижение размера устройства   Применение:   Зарядное устройство для всех батарей в диапазоне 1,23 В ~ 28 в, только точное напряжение батареи и зарядный ток Высокая Конвертация-если в авто Регулируемый лабораторный источник напряжения Светодиодный драйвер с постоянным током Устройства затемнения Лабораторный источник питания   Примечание:   Размер для ручного измерения, это может быть погрешность от 0 до 2 см, относится к нормальному явлению. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

LM2596S

Параметр:

  Название: LM2596 DC-DC понижающий модуль Входное напряжение: 4 В ~ 35 в Выходное напряжение: 1,23 В ~ 30 в Выходной ток: 3A (макс.) Эффективность преобразования: 92% (макс.) Выходная пульсация: <30 мВ Частота переключения: 150 кГц Рабочая температура:-сорок пять ~ + 85 Размер: 43 мм * 21 мм * 14 мм (длина * ширина * высота)   Особенности:   1. Диапазон входного напряжения: 3,2 V постоянного тока до 40 V dc (входное напряжение должно быть выше, чем в выходное напряжение зарядного устройства 1,5 V выше. Не может бустер) 2. Диапазон выходного напряжения: 1,25 V постоянного тока в переменный 35 V напряжение регулируется, и он имеет высокую эффективность (92%) крупнейших Максимальный выходной ток составляет 3A.   Инструкции:   1. Мощность (3-40V), Мощность индикатор светильник, модуль работает надлежащим образом. 2. Отрегулируйте синюю ручку потенциометра (вращение по часовой стрелке обычно повышается, поворот против часовой стрелки вниз) и установите мультиметр для контроля напряжения на выходе.   Примечание:   Длительные рабочие часы рекомендуются для использования менее чем в 2,5a, при добавлении теплоотвода (10 Вт Выход выше), потому что это понижающий модуль, для того, чтобы обеспечить стабильную выходную мощность набор, пожалуйста, держите Минимальная 1,5 V дифференциальные.

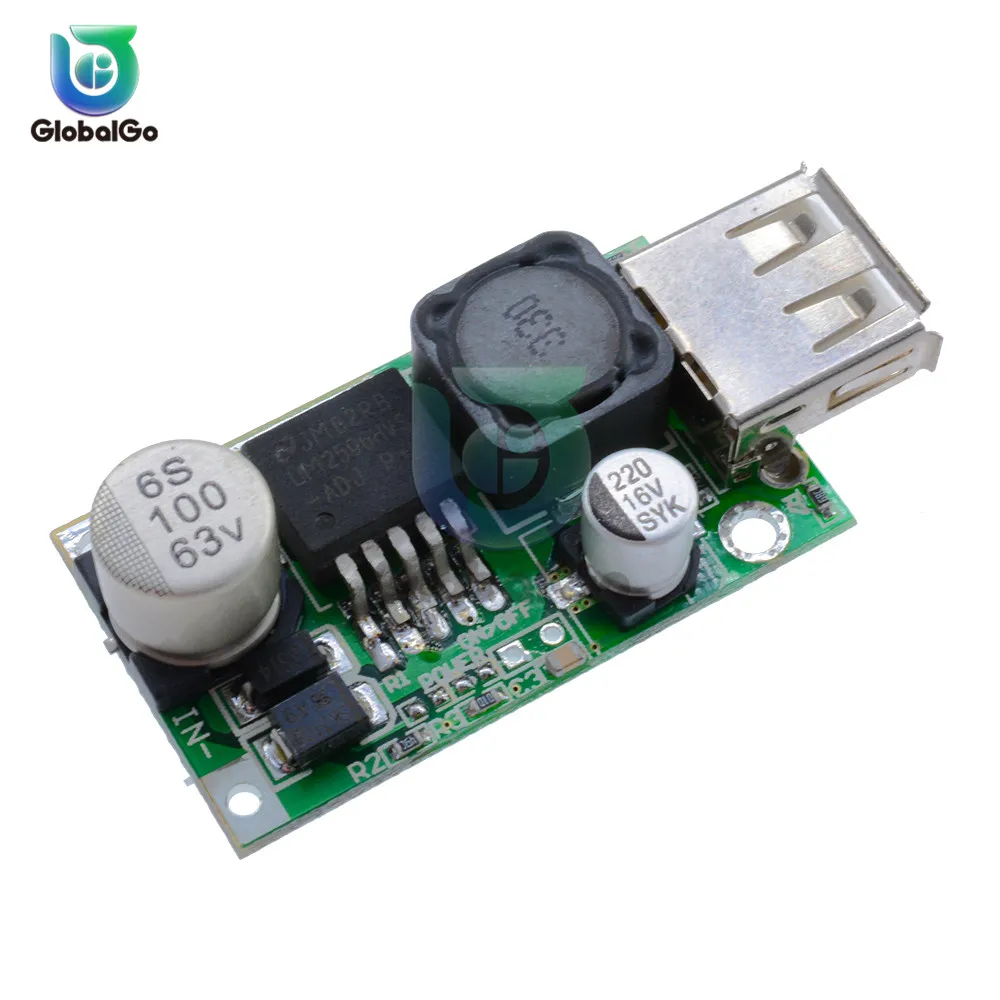

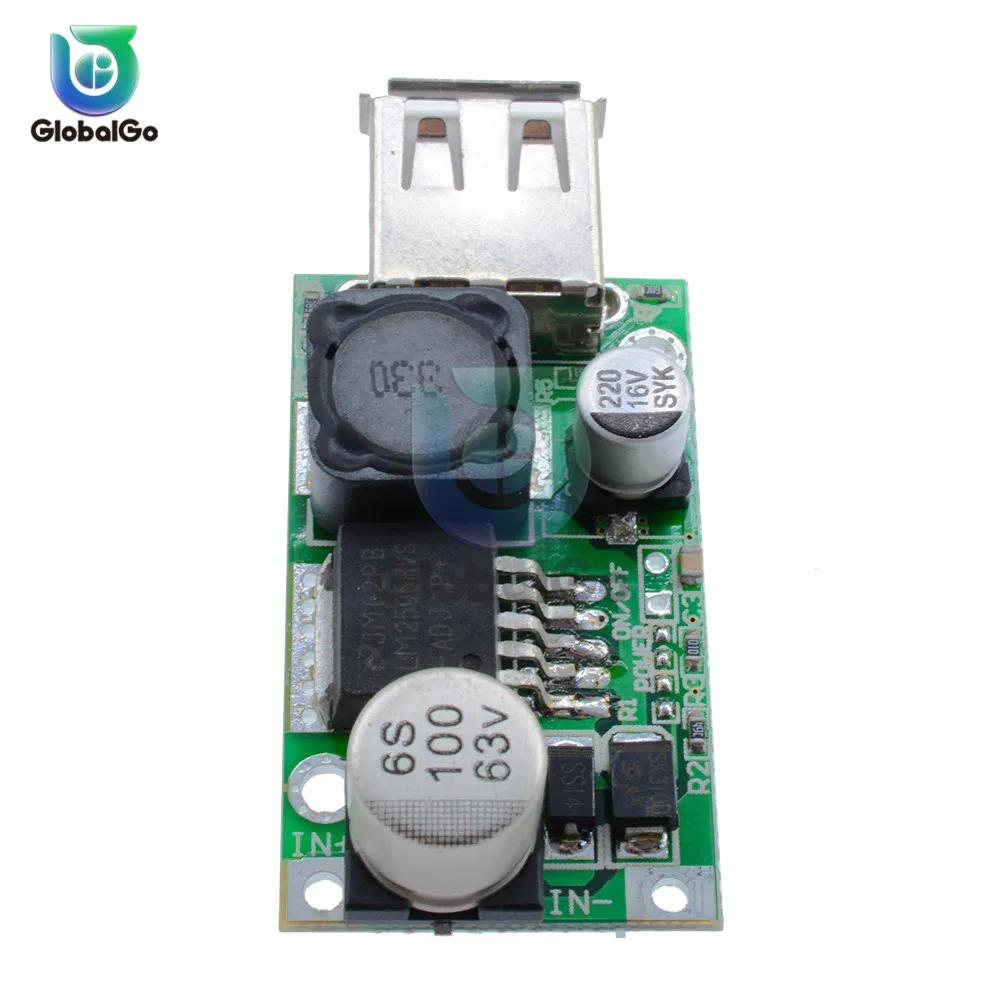

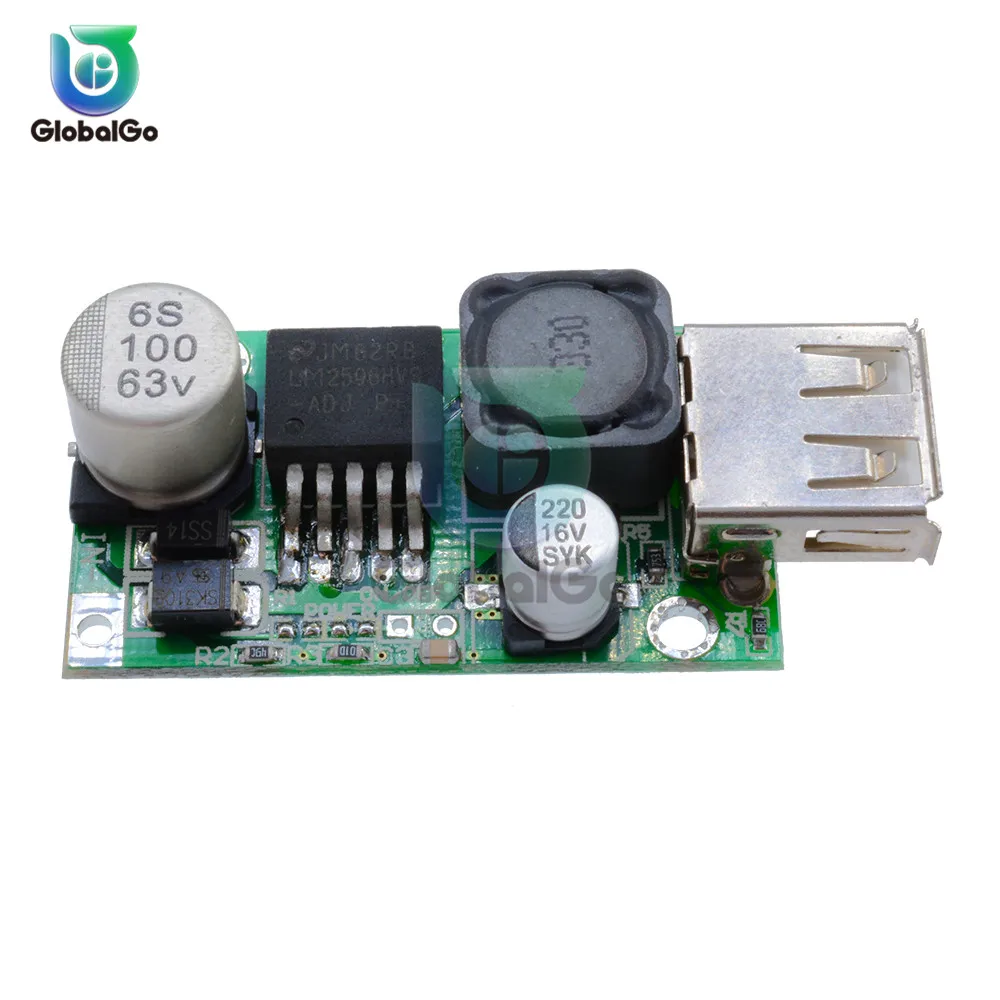

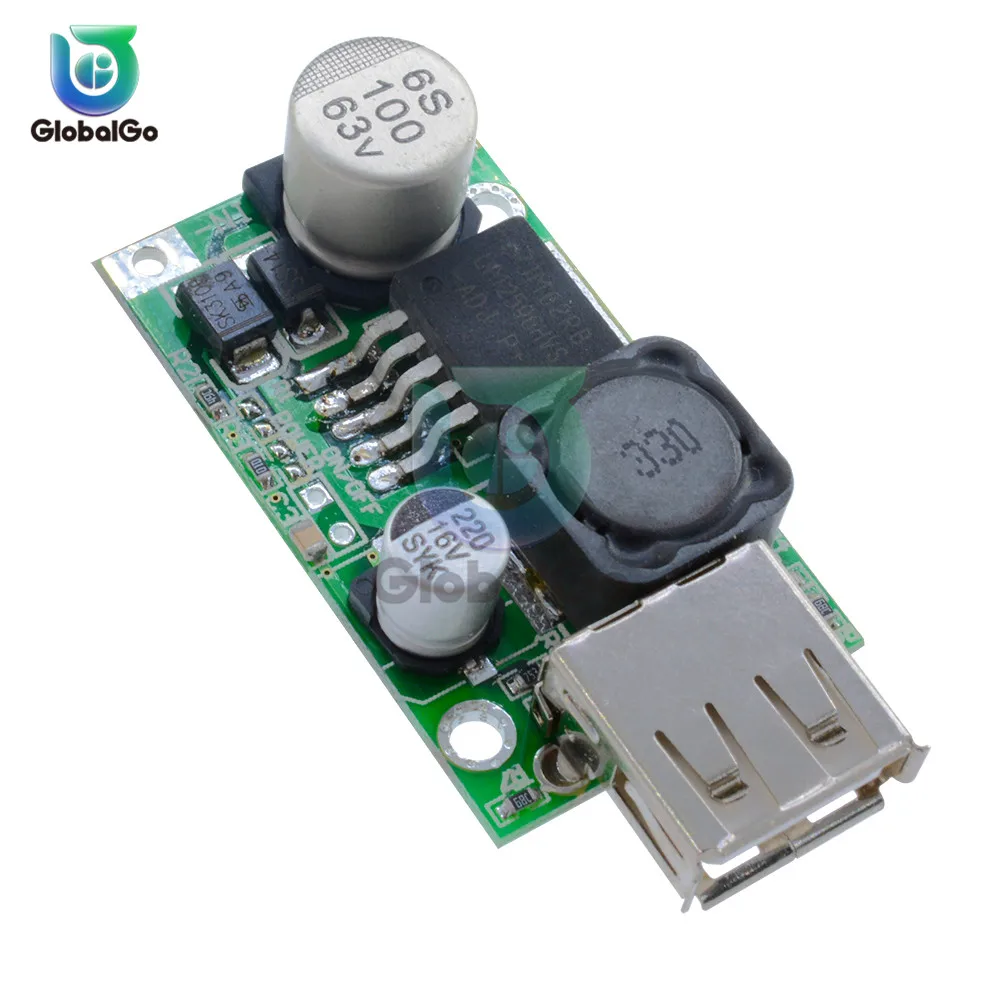

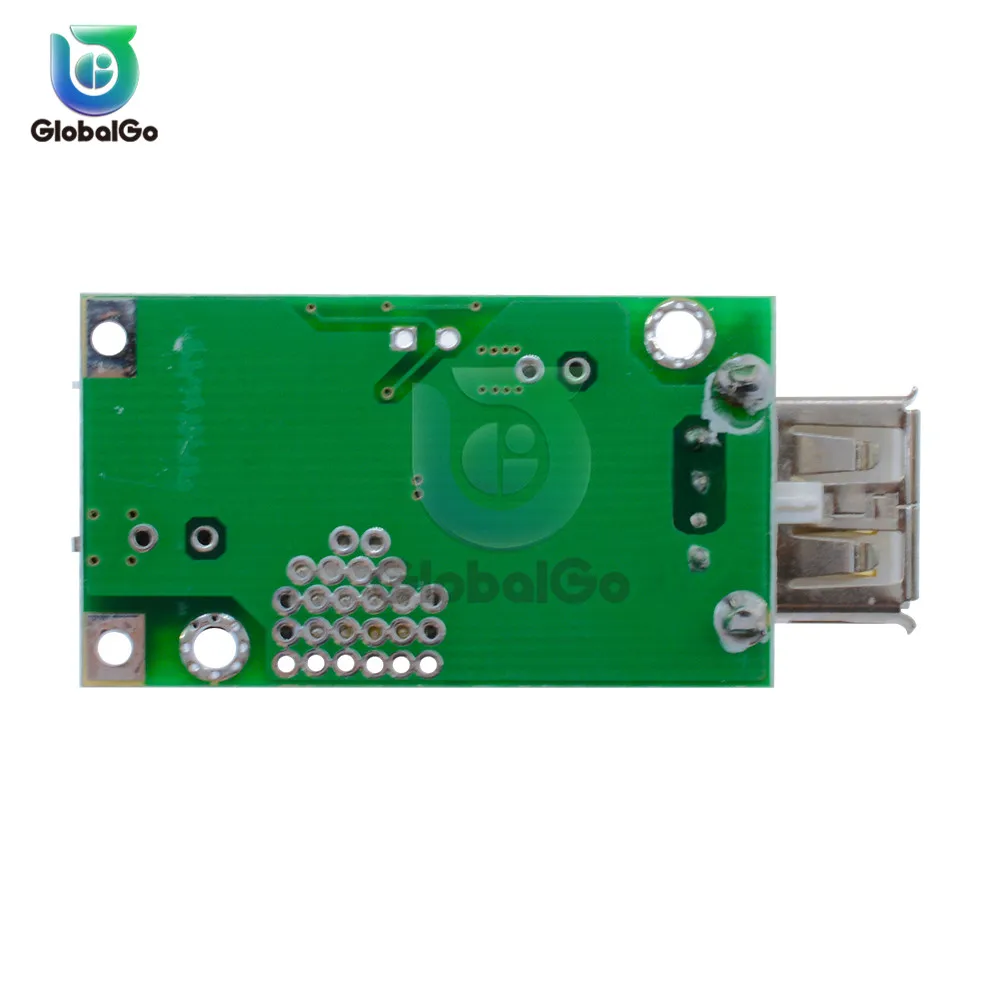

LM2596HV USB

Спецификация:

  Выходное напряжение: 5 В постоянного тока (фиксированный выход) Выходной ток: макс. 3 А, лучшая долгосрочная работа в пределах 2 А Выходная мощность: макс. 15 Вт Эффективность преобразования: макс. 92% Статическая Потребляемая мощность: 6 мА Рабочая температура: от-40 ℃ до + 85 ℃ Размеры: 40*23*11,5 мм (в том числе USB длина 48 мм) Применение: в основном используется для мобильных ohone зарядки DIY и т. Д.
