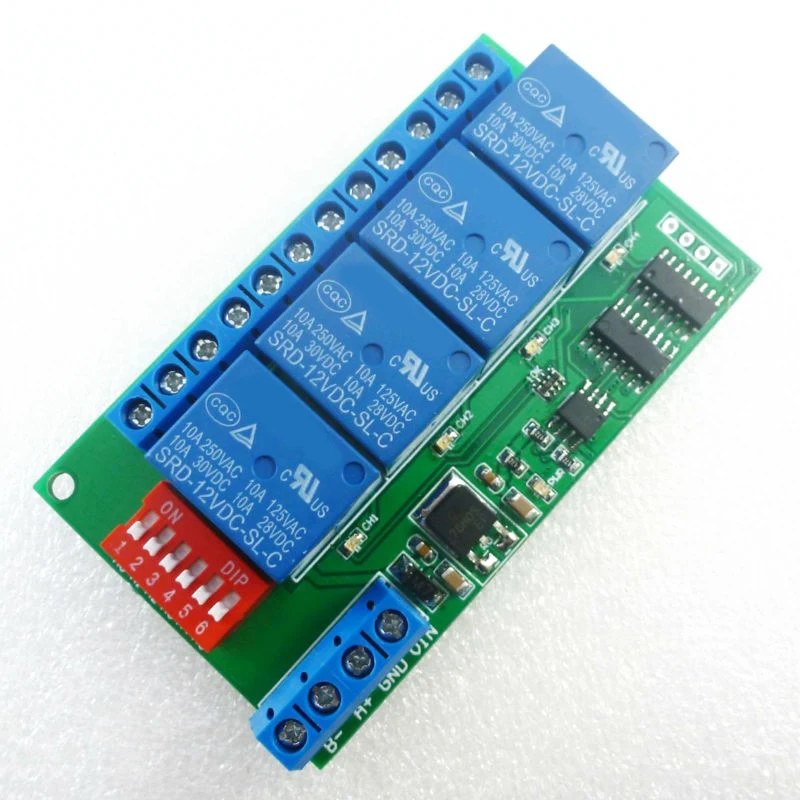

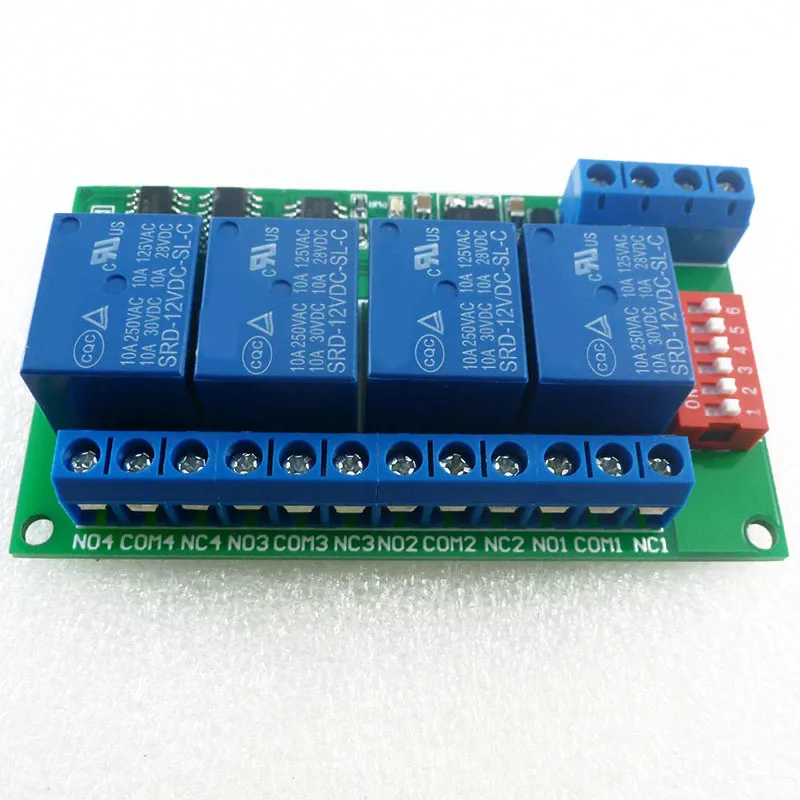

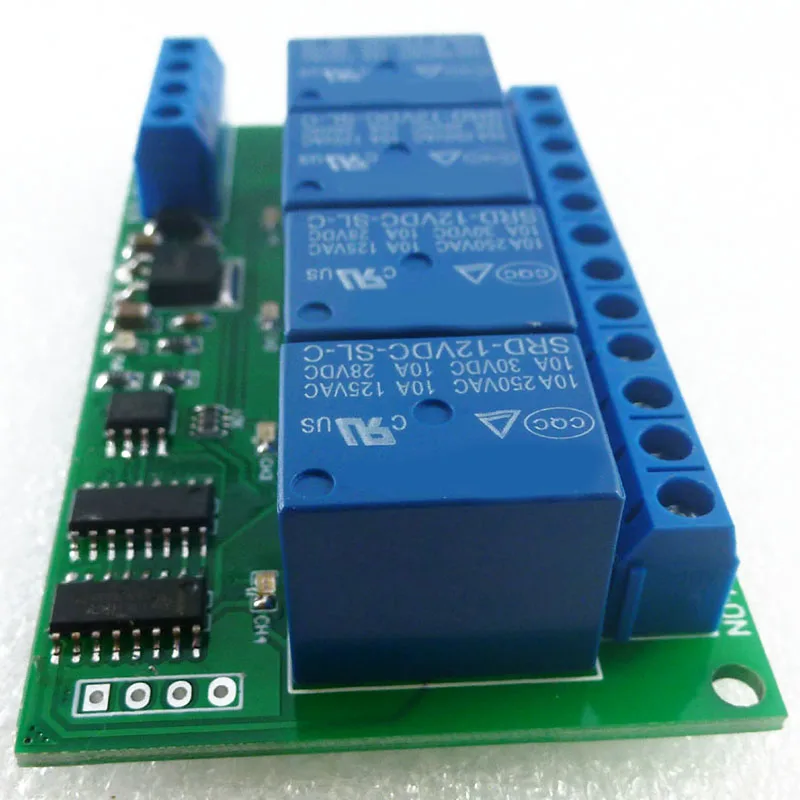

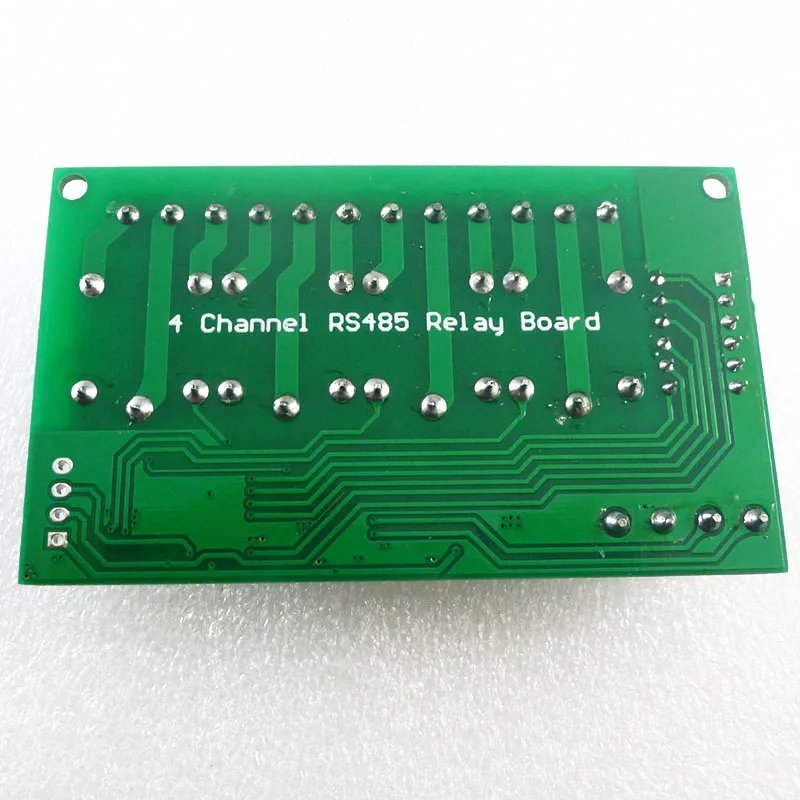

Новый 4 канальный Релейный модуль DC 12 В RS485 Modbus RTU и AT Command

Схема подключения:
1 схема управления 12 В постоянного тока, схема проводки ниже. "Нагрузка" может быть камерой, светодиодный светильник, вентиляторы, двигатели и другое оборудование DC 12V
2 цепи управления постоянного тока 1-100 в или 85-265 В переменного тока, схема проводки ниже (Примечание: Если не нагрузка 12 В постоянного тока, нужен другой источник питания 12 В постоянного тока). "Нагрузка" может быть светодиодный светильник, вентиляторы, двигатели, люминесцентные лампы, солнечные водонагреватели и другие DC AC оборудование
3 DC 1-100V или AC 85-265V схема управления, схема проводки ниже (Примечание: Если не DC 12V нагрузки, нужен другой DC 12V источник питания). "Нагрузка" может быть машинным инструментом, ЧПУ, 3D принтер, светодиодный светильник, вентиляторы, двигатели и другое AC оборудование постоянного тока
Применение: автоматизированный промышленный PLC; Умный дом, домашняя Автоматизация, умный дом; Идентификационная система;
1: источник питания 12 В постоянного тока (диапазон напряжения 9-13 в)
2: ток в режиме ожидания (все реле закрыты) 11-13 мА, 1 открытое реле 44 мА, 2 открытых реле 77 мА, 3 открытых реле 110 мА, 4 открытых реле 140 мА
3: "открыть" "закрыть" "мгновенный" "самоблокирующийся" интерлок "" задержка "6 команд
4: два режима управления инструкциями: команда AT и команда MODBUS
5: При команде AT максимальная задержка составляет 9999 секунд при команде MODBUS, максимальная задержка составляет 255 секунд
6: команды могут быть сделаны последовательным гипертерминалом (последовательным ассистентом); Команды MODBUS могут быть сделаны последовательным гипертерминалом (последовательным ассистентом) или входом «Modbus Poll»;
7: в режиме команды MODBUS, он может поддерживать до 32 устройств параллельно
8: Размеры: 80*47*19,5 мм
9: вес: 57 г
10: Максимальная нагрузка: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDC
Новая версия добавляет команду состояния чтения (команда 03)
Двигатель FW и BW
Типичные области применения:

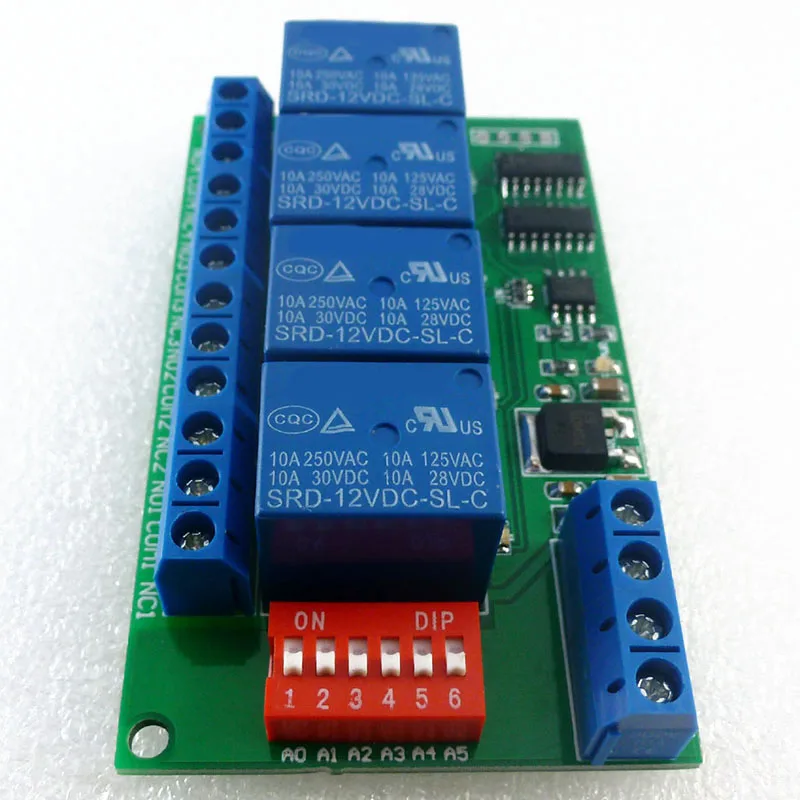

1 в командном режиме (A5 = OFF), в этом режиме может быть через последовательный гипертерминал (serial assistant) введите простое реле командного управления. Время работы в командном режиме до 9999 секунд
2 режима команды MODBUS (A5 = ON), вы можете управлять различными способами: последовательное управление гипертерминалом (необходимо вручную добавить CRC), программный контроль Modbus Poll (программное обеспечение автоматически добавляет CRC), PLC или MCU контроль процесса
Цвет: синий
Материал печатная плата монтажа
Посылка в комплект входит:
1 * релейный модуль
Только выше посылка содержание, другие продукты не прилагаются.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
