Новый Cortex-M7 4 порта RS485 RS422 R232 сервер последовательного устройства

USR-N540-H7-4

Примечание: USR-N540-H7 Поддержка RS232/RS485/RS422;

USR-N540-H7-4 поддерживает только RS485, поддержка MQTTS.

USR-N540-H7-4 4-портовый RS485 Преобразователь ethernet. USR IOT RS485 преобразователь ethernet USR-N540 может осуществлять двунаправленную прозрачную передачу между RS485 и сетью.

● 4-портовый RS-232/422/485 серийный к IP преобразователи (USR-N510-H7-4 поддержка только RS485)
● Источник питания принимает широкий диапазон входного напряжения постоянного тока 9-36 в
● Поддержка TCP сервера/клиента, UDP сервера/клиента, https клиента, виртуального COM
● Поддержка Modbus RTU в Modbus TCP, Modbus опрос
● Поддержка управления потоком XON/XOFF
● Поддержка 4 RS-232, RS-485/422 3 в 1 последовательный порт в 1 10/100Base-T(X) самоадаптивный интерфейс Ethernet (Тип USR-N540-H7)

Поддержка 4 RS-485 портов к TCP/IP 10/100Base-T(X) самоадаптивный интерфейс Ethernet (Тип USR-N510-H7-4)
● Конфигурация с помощью веб-страницы сервера, команд и утилиты Windows
● MQTT/SSL/Modbus RTU для вычислений в формате sone/SNMP/Telnet/Edge (специальная прошивка, контакты по продажам)

Переключение последовательного порта между RS232/RS485/RS422

Работает в порту RS232 по умолчанию
Используйте конвертер для RS422 или RS485 порта
И выберите соответствующий порт через веб-страницу или программное обеспечение настройки
Или вручную настраивается в режиме переключателя циферблата

Сравнение новых и старых схем

Основная функция-передача

Обновление схемы, чтобы обеспечить лучший опыт

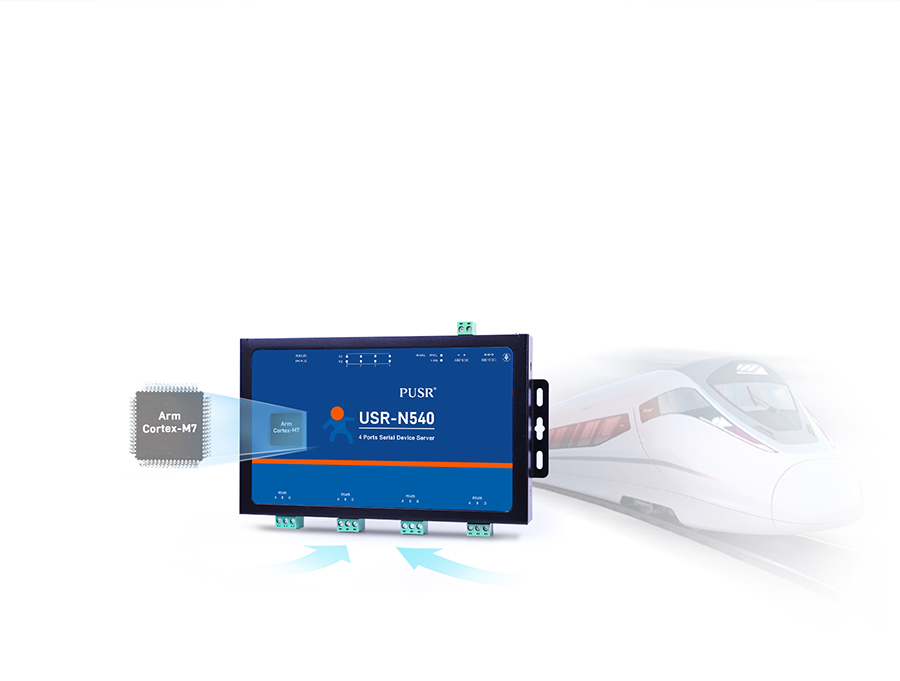

Главный чип использует ядро ST crotex-M7, основная частота до 400 МГц,
Быстрая скорость обработки, высокая Стабильная и надежная производительность

Множественная аппаратная защита

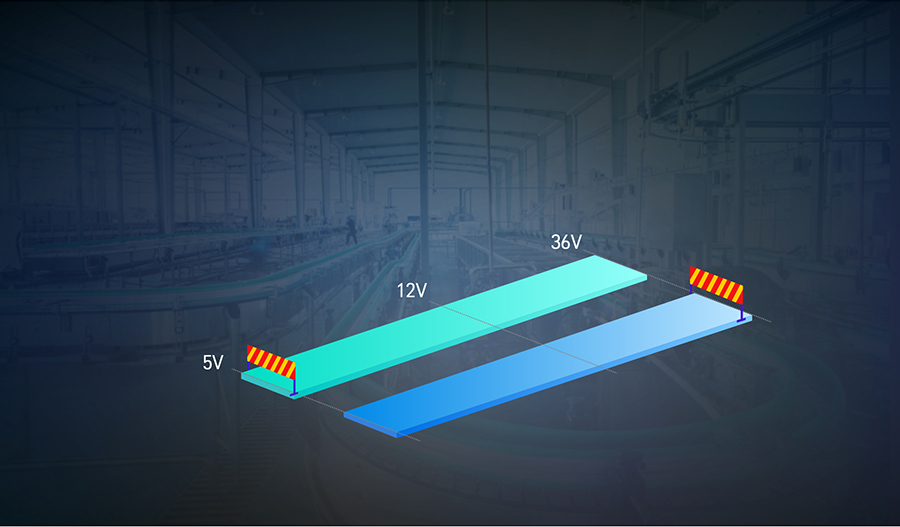

Избыточный источник питания

Широкое входное напряжение постоянного тока 5-36 в, с защитой от обратной полярности

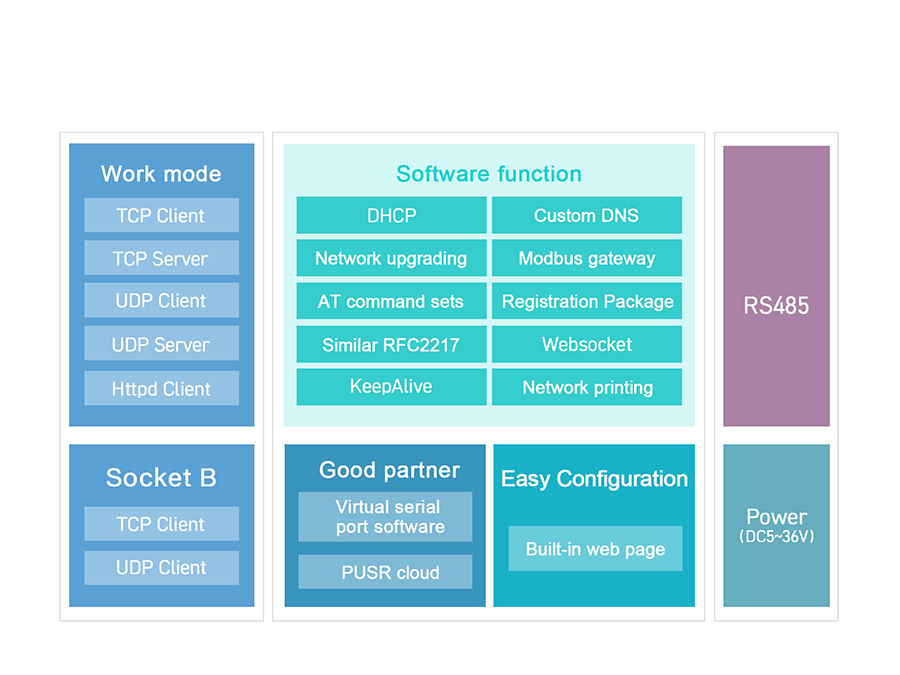

Блок-схема

Режим работы

TCP сервер

Сервер прослушивает указанный порт и ожидает подключения TCP клиента,
Данные, отправленные серийным устройством, будут прозрачно передаваться всем
Успешно подключены клиенты через сервер последовательных устройств.

Клиент TCP

Сервер последовательных устройств инициирует TCP соединение с указанным IP адресом.
Если соединение не сработает, последовательный сервер будет продолжать стараться повторно подключаться до достижения успеха.
Если соединение успешно, сервер может прозрачно передавать данные с
Последовательное устройство в двух направлениях.

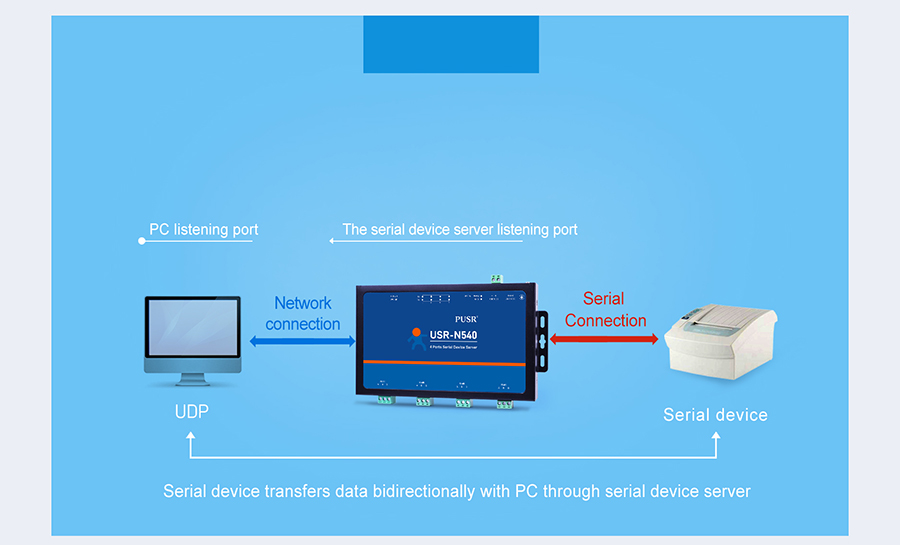

Режим UDP

Сервер последовательных устройств отправляет данные
Последовательное устройство к назначенному IP сетевому устройству.
Сервер последовательных устройств контролирует порт между тем и
Передает все полученные данные на серийное устройство.

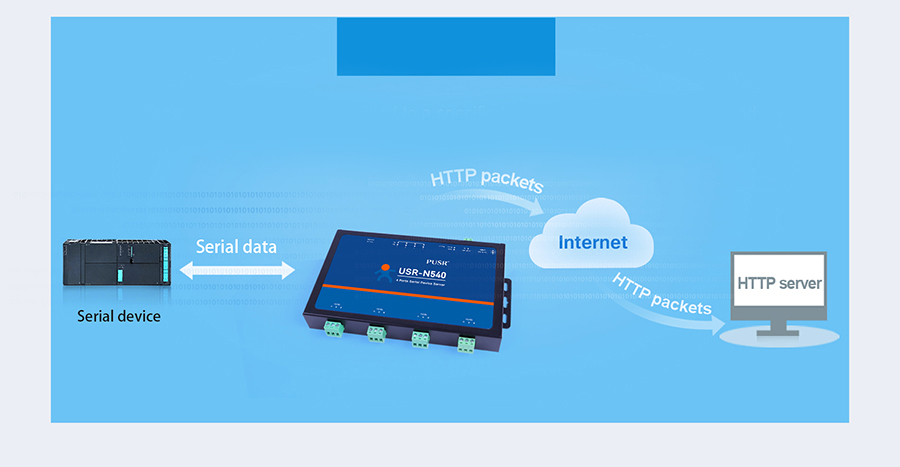

HTTPD клиент

Данные последовательного порта могут быть отправлены на указанный сервер методом GET или POST

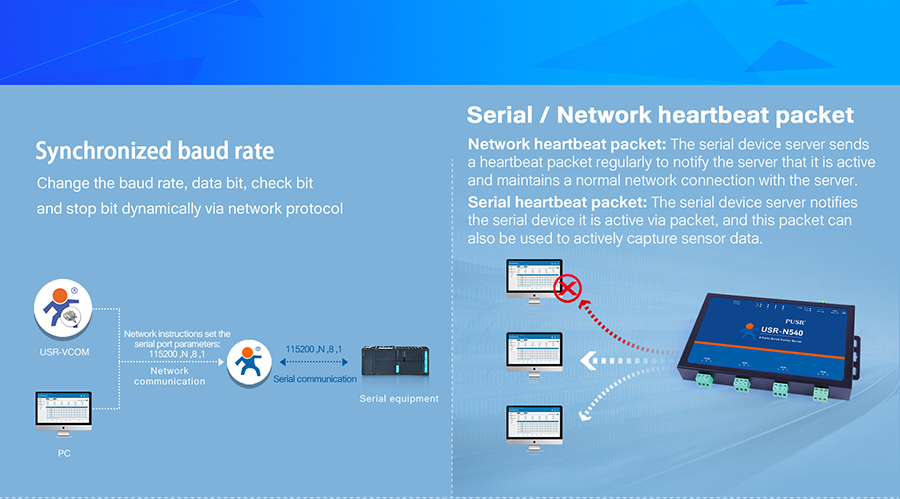

Больше возможностей

Шлюз Modbus

Поддержка преобразования протокола modbus RTU и modbus TCP
Поддержка мультихост-опроса modbus

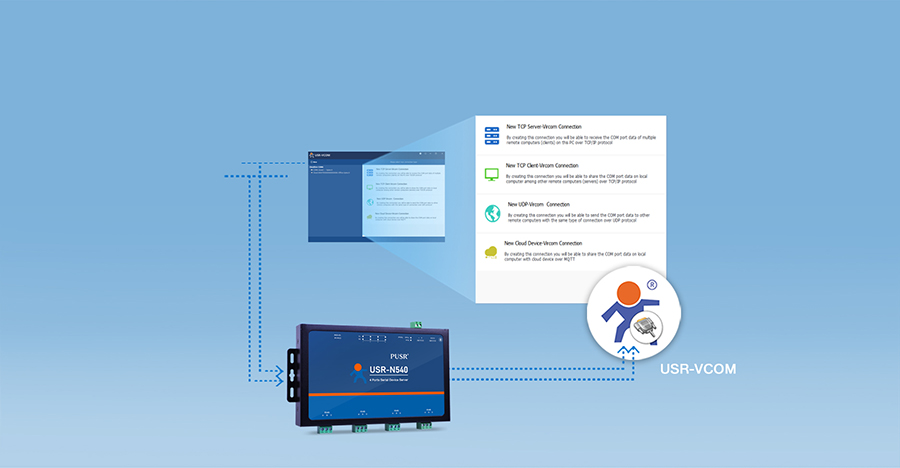

Программное обеспечение Virtual Com

Информация о продукте

Размеры: 222*122*29 мм
(Д * Ш * В, включая клеммы и монтажные уши)

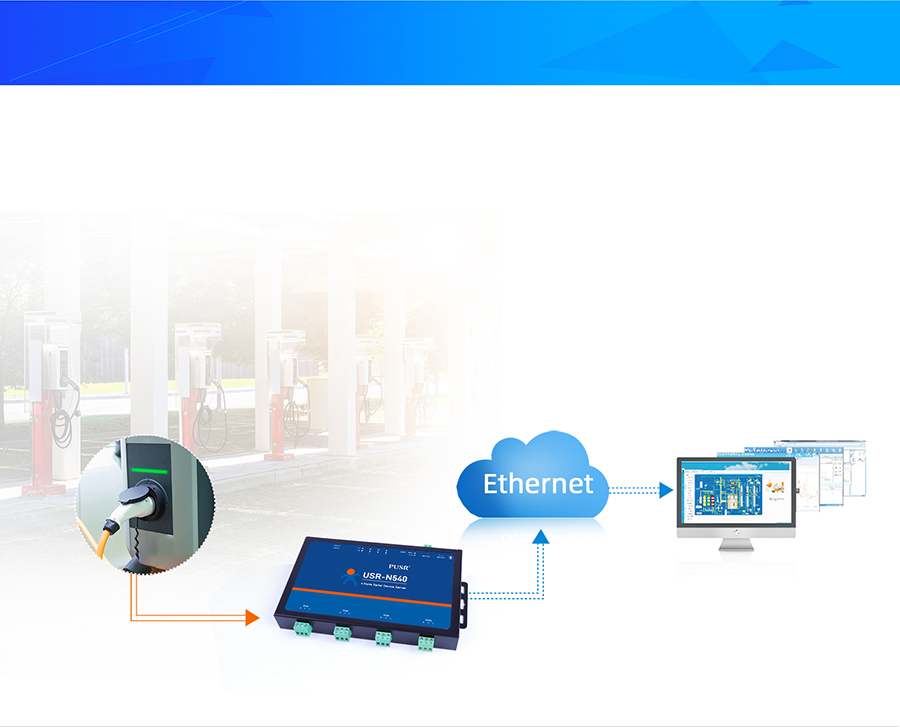

Чехол для приложения

Чехол для зарядки

N540 может подключить зарядную кучу к зарядной интеллектуальной сервисной платформе
Осуществите двустороннюю передачу данных между зарядным устройством и платформой.
Информацию о выставлении счетов и использовании энергии можно просматривать удаленно через
Платформы для облегчения эксплуатации и технического обслуживания.

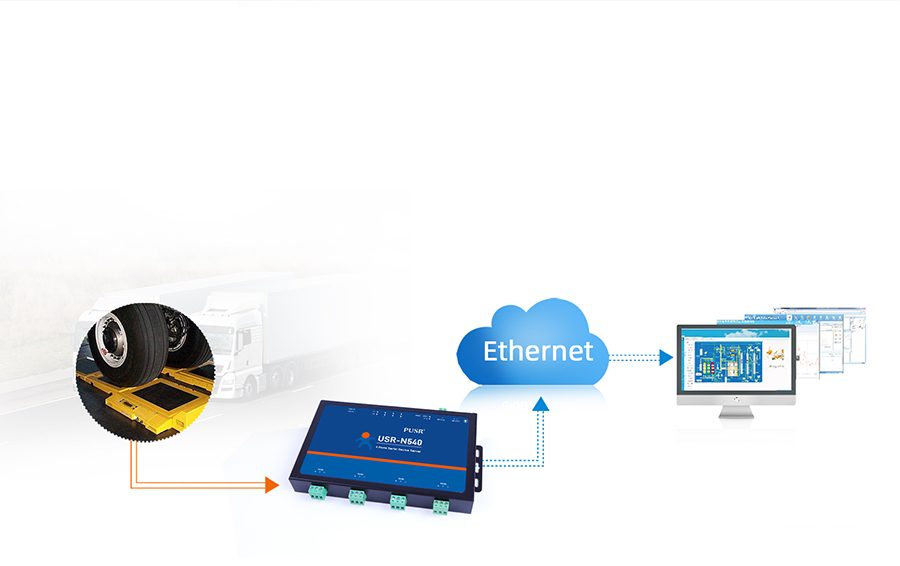

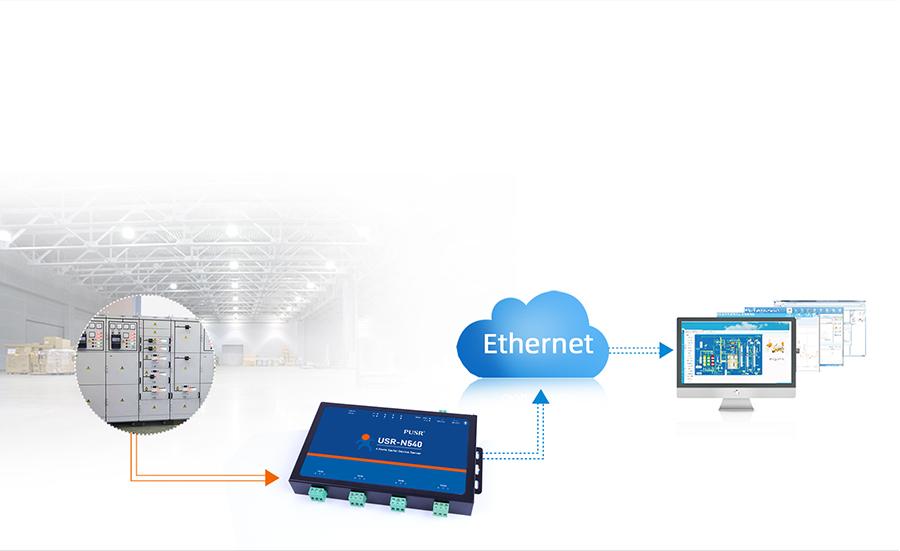

Чехол для промышленной автоматизации

Применение N540 в традиционных промышленных сценариях может
Эффективно решить проблему, которую работники должны контролировать оборудование на месте,
Экономит затраты на рабочую силу и повышает эффективность производства и безопасность.
Управление данными делает процесс производства более утонченным.
